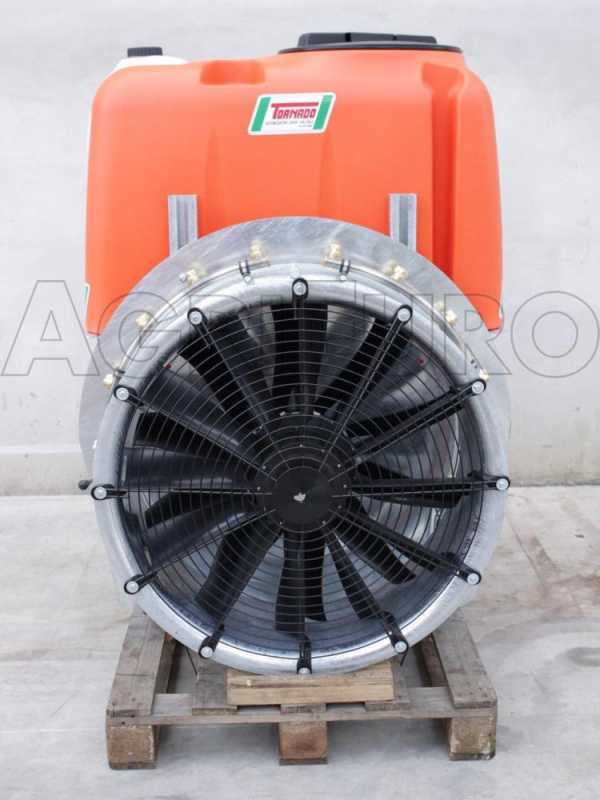

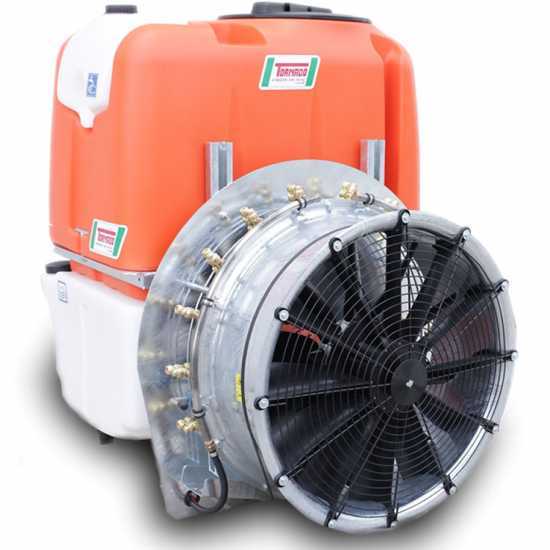

Tornado 400/71/700 - Gebläsespritze für Traktoren

Die Maschine ist für Sprühbehandlungen in Großkulturen ausgelegt.

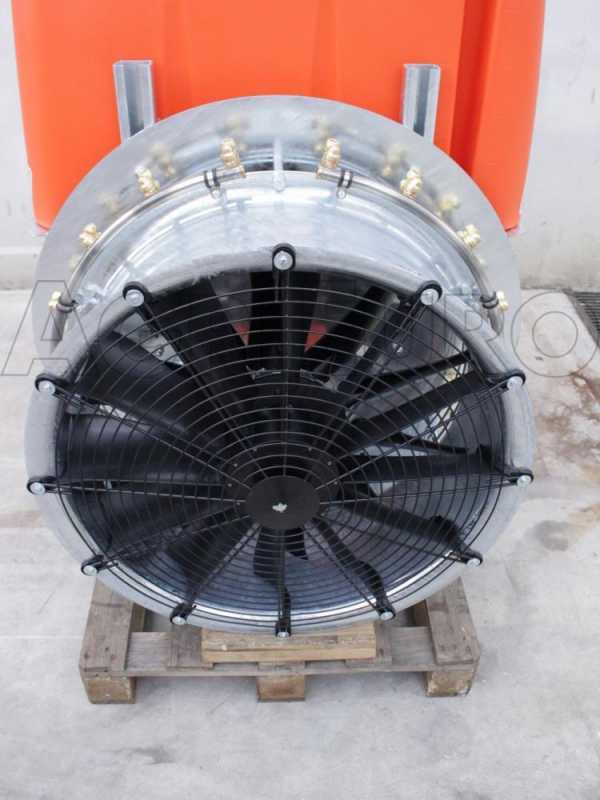

Großer Wendel mit einem Durchmesser von 700 mm.

Lüfterhaube, Rückwand und Rahmen sind komplett aus feuerverzinktem Stahl gefertigt, was eine hohe Robustheit (viele Gebläse sind heute komplett aus Kunststoff) und vor allem eine hohe Witterungsbeständigkeit (gegen Rost) garantiert.

Die Größe des Gebläses ist das wichtigste Element eines Zerstäubers, denn sie ist entscheidend für:

• die Leistung des Luftstrahls (je größer der Durchmesser des Gebläses, desto größer die Luftmenge die erzeugt wird, desto größer auch die Fähigkeit des Geräts, in größeren Höhen oder Entfernungen zu arbeiten)
• den Feinheitsgrad der Zerstäubung (je größer die Leistung und die Menge der Luft, desto größer die Auflösung der Flüssigkeitspartikel)
• den Betrieb bei niedriger Motordrehzahl der Zugmaschine (um die gleiche Leistung wie ein Ventilator mit kleinerem Durchmesser zu erreichen)

ACHTUNG: Es wird dringend empfohlen, die Hebefähigkeit Ihres Traktors sorgfältig zu prüfen und dabei das Gesamtgewicht der Maschine bei voller Beladung zu berücksichtigen.

Der Wendel ist intern mit einem Doppelpropeller ausgestattet (auch Gegenventilator oder Luftgleichrichter genannt).

Dieser bietet eine viel höhere Arbeitsqualität als alle Gebläse mit einem Einzelpropeller, welche einen ungleichmäßigen und viel stärkeren Luftstrahl auf der linken Seite abgeben (wo 55% der erzeugten Luft gegenüber 45% auf der rechten Seite abgegeben werden). Dies führt dazu, dass normale Sprühgeräte die Behandlungen nicht perfekt gleichmäßig und ausgewogen durchführen.

Der zweite Propeller, der feststehend ist und dessen Schaufeln das entgegengesetzte Profil wie der rotierende Propeller haben, sorgt dafür, dass die Luftzufuhr wieder perfekt ausgeglichen wird. Dies führt zu einer Luftzufuhr von 50% auf der linken Seite und 50% auf der rechten Seite, wodurch eine vollkommen gleichmäßige Behandlung erreicht wird.

Die beiden Propeller haben 10 Blätter, von denen der rotierende eine einstellbare Neigung hat. Die meisten auf dem Markt befindlichen Maschinen sind in der Regel mit acht Blättern ausgestattet. Daher garantiert das Gerät auch in dieser Hinsicht effizienteres Arbeiten.

Weiters ist das Gerät mit Luftstromumlenkern ausgestattet, die es ermöglichen, den Luftstrom vollständig auf die Pflanzen zu richten und nicht auf den Boden, wie es bei Sprühgeräten ohne Umlenker der Fall ist.

Detail des Rotationssystems der Propellerblätter

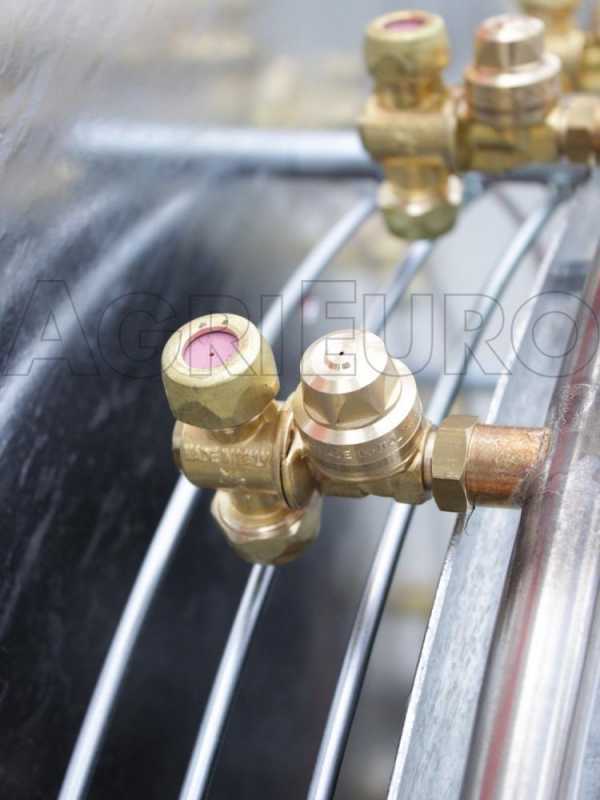

Das Gestänge des Düsenhalters aus Edelstahl ist in zwei Sektoren unterteilt, ein linkes mit 6 Düsen und ein rechtes mit den anderen 6 Düsen. Jede Messingdüse mit Anti-Tropf-Funktion hat 3 mögliche Positionen, die durch einfaches Drehen der Düse von Hand geändert werden können (es gibt drei Einrastungen, die mit den Positionen übereinstimmen):

• Strahl bei großer Öffnung (größere Flüssigkeitsabgabe)
• Mittelstellung = geschlossener Strahl
• Strahl bei kleiner Öffnung (geringere Flüssigkeitsabgabe)

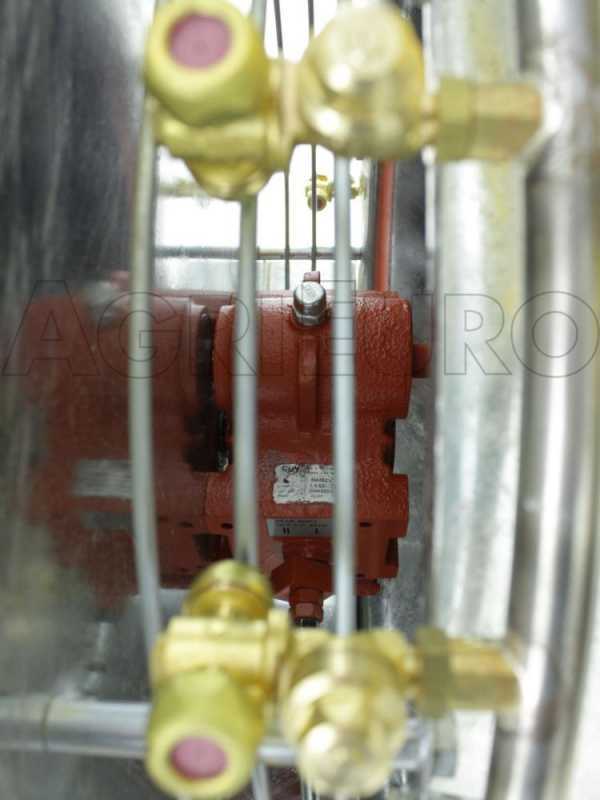

Der Wendel wird von einem großen und robusten Untersetzungsgetriebe mit einer Geschwindigkeit und Leerlauf angetrieben, das in Italien hergestellt wird, und ist mit einem Gehäuse aus Gusseisen und Innenzahnrädern aus Stahl im Ölbad ausgestattet, die eine lange Lebensdauer und Zuverlässigkeit garantieren.

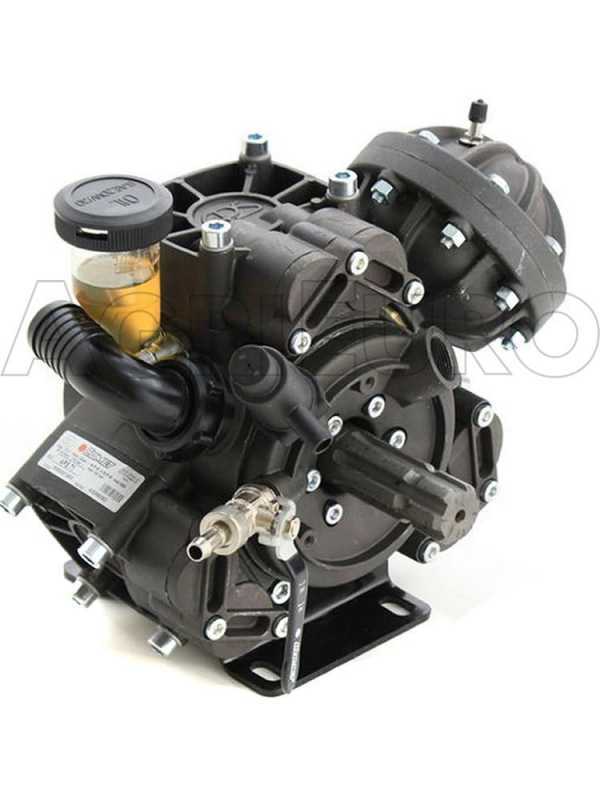

Comet-Hochdruckpumpe APS 71
Pumpe von hochwertiger Qualität und hoher Leistung.

COMET: der weltweit größte und renommierteste Hersteller von Membranpumpen. Und es ist ein 100% italienisches Unternehmen.

Neue Drei-Membran-Konfiguration. Diese garantiert eine wirklich außergewöhnliche Langlebigkeit und Zuverlässigkeit und minimiert den Wartungsaufwand.

Schnelle Inspektion der Saug- und Druckventile, die sich alle auf der Druckseite befinden.

Ventil mit Scheibe aus Edelstahl.

Detail des Hahns für die Aktivierung des internen Mischers

LEISTUNG:
Bar: 50 (einstellbar)
Fördermenge: 71,0 L/Min.

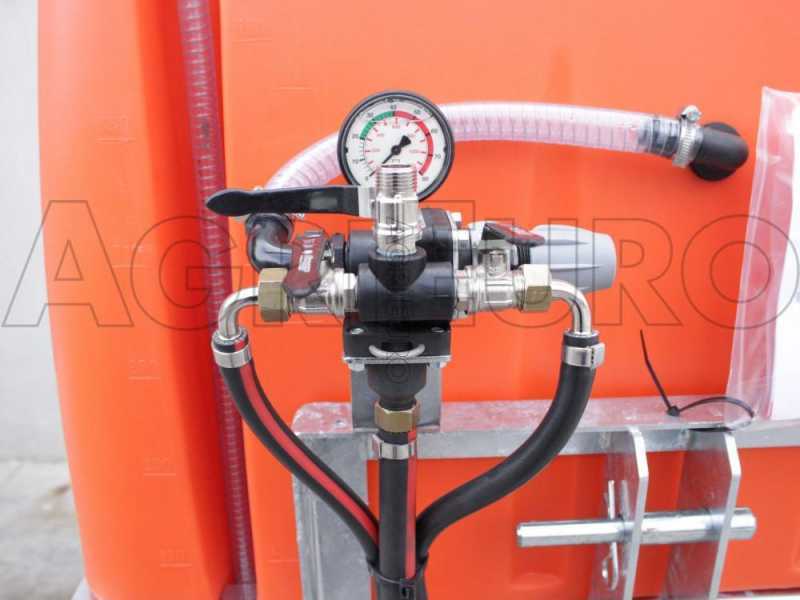

Original Comet 3-Wege-Druckreguliereinheit.

Die beiden seitlichen Hähne versorgen jeweils den rechten und den linken Sektor des Wendels.

Was bedeutet, dass die beiden Sektoren auch getrennt voneinander eingeschaltet werden können, z.B. nur die Düsen auf der rechten Seite oder nur auf der linken Seite (z.B. wenn Sie sich am Rande Ihres Grundstücks befinden).

Zusätzlicher Auslass an der Oberseite, der die Verwendung einer Handhebellanze oder anderer Anwendungen als das Spritzgebläse ermöglicht.

Der Druckregler wird in einem separaten Paket geliefert; schließen Sie einfach die mitgelieferten Schläuche an.

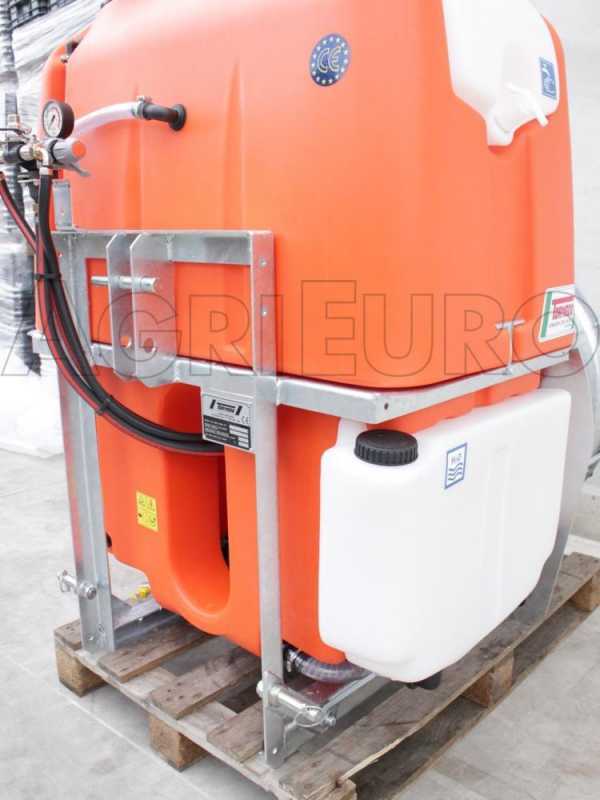

Gehäuse aus SCHWEREM FORMPROFIL aus feuerverzinktem Stahl und Dreipunktaufhängung komplett mit Bolzen.

Tank aus Polyethylen für die gesamte Entleerung des Fassungsvermögens von Litern: 400.

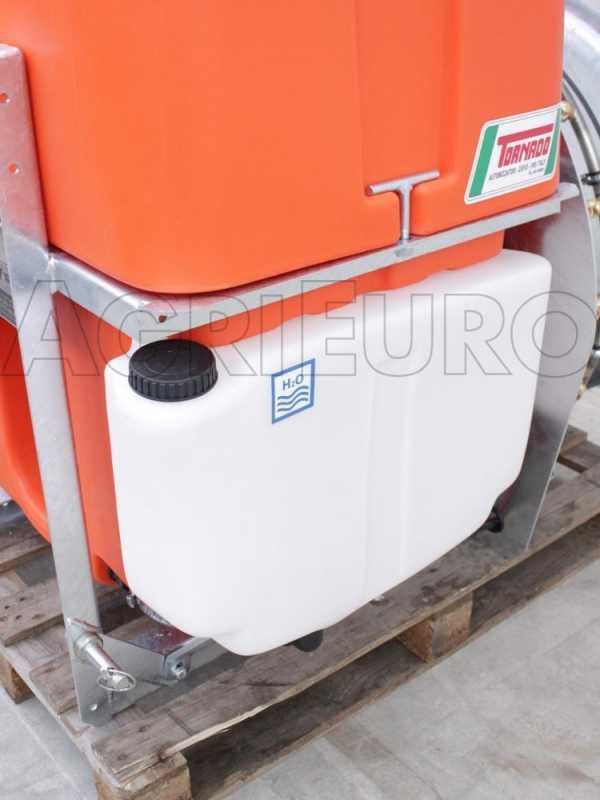

Zusätzlicher Handwaschtank.

Kreislaufspülbecken (für die Innenreinigung des Tanks, der Leitungen und der Ausrüstung am Ende der Behandlung und vor der Lagerung). Zur Aktivierung wird einfach der Hahn im Kartuschenfilter geöffnet.

Detail des Hahns am Boden für die vollständige Entleerung.

Detail der externen Füllstandsanzeige mit Skala.

Hydraulisches Rührwerk zur ständigen Durchmischung der Lösung im Inneren des Behälters, ausgestattet mit einem Hochdruckstrahl, der in die Mitte des Behälters schießt.

Es wird durch Öffnen des Hahns direkt an der Comet-Pumpe aktiviert.

Externer Ansaugfilter mit Selbstbefüllungssystem (der Schlauch zur Selbstbefüllung des Fasses muss zusätzlich erworben werden und wird als Zubehör angeboten).

Große Auswahl an Zubehör, das separat erworben werden kann. Klicken Sie einfach auf die Karteikarte ZUBEHÖRE, um mit dem Kauf des gewünschten Produktes fortzufahren.

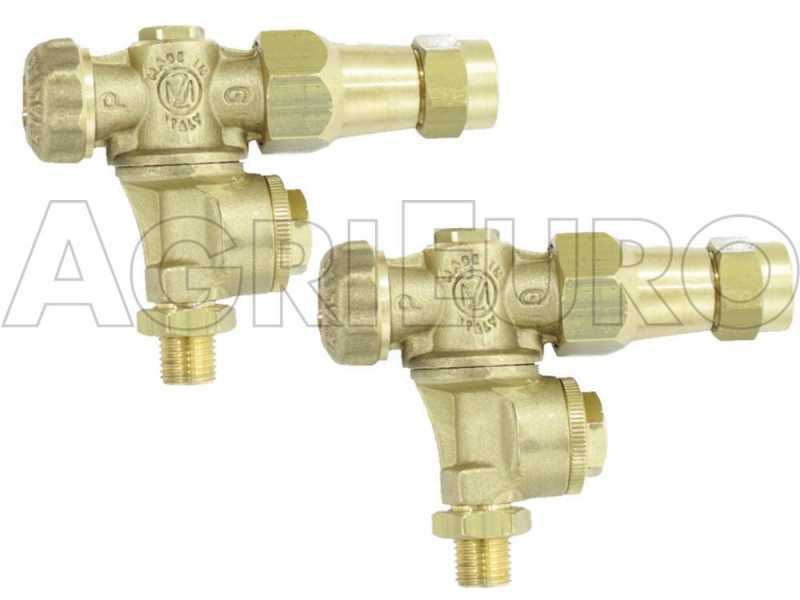

Ein Paar Doppeldüsen für Sprühgeräte mit Tropfstopp.
Nützlich zur Vergrößerung des seitlichen und vertikalen Abstands, der vom Gerät erreicht werden kann.

Fernbedienungssatz für die Druckregulierungseinheit der Serie Comet GCP.
Erleichtert die Arbeit durch die Verlegung des Steuergeräts direkt in den Traktor.

Komplettes Vormischer-Set für Pulver zum Ausbringen auf einem Korb.
Kann zum Mischen von Pflanzenbehandlungsmitteln verwendet werden.

Elektrische Fernsteuerung für die Druckregulierungseinheit..
Ermöglicht es, die Steuerung der Spritze über eine elektrische Steuerung in die Kabine zu verlegen.

Saugrohr

Gelenkwelle 3x900
