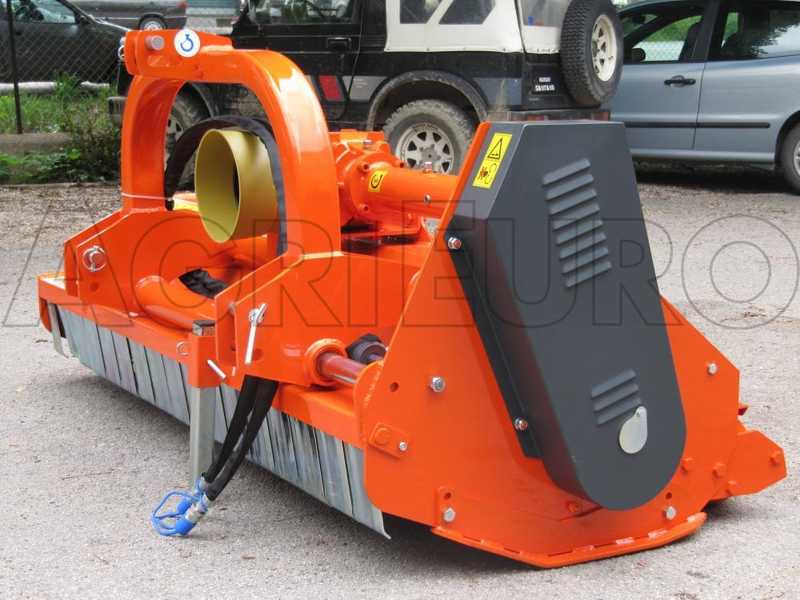

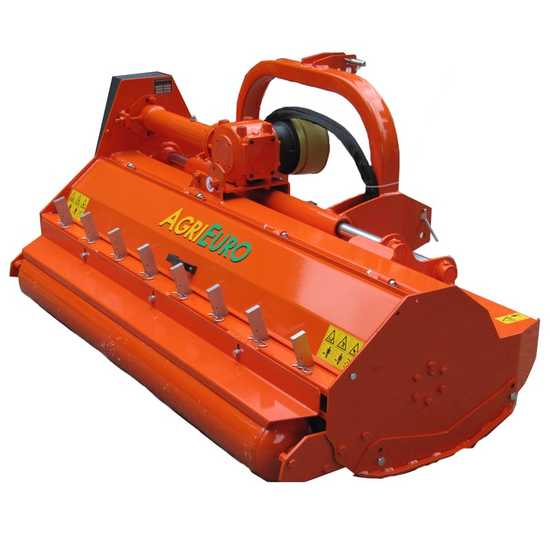

Top Line PS 140 - Mulcher - schwere Baureihe - hydraulische Verschiebung

... Der wahrscheinlich innovativste Mulcher auf dem Markt ... Wir haben uns alle Mühe gegeben, um dieses Gerät zu einem Spitzenprodukt zu machen ...

Mulcher der schweren Baureihe, geeignet für verschiedene Arten von Arbeiten (Gras, Baumschnitt, Stroh, Gestrüpp usw.). Er ist mit einer hydraulischen Seitenverschiebung auf einer verchromten (C45) Doppelführung, einem doppelten Kastenrahmen mit zu Inspektionszwecken zu öffnender hinterer Abdeckung, 3 Antriebsriemen, Tonnenpendelrollenlager mit Doppellippendichtung, verstellbaren Seitenkufen und Comer-Getriebegehäuse mit geschmierter Verlängerung ausgestattet.

Blechdicke: 8 mm (2 von je 4 mm)

Dicke der Abdeckung: 5 mm

TECHNISCHE DATEN (Übersicht):

• Effektive Arbeitsbreite: 140 cm
• Effektive Gesamtbreite (mit montierten Seitenkufen): 154 cm
• Gewicht: 480 kg

SERIENAUSSTATTUNG (Übersicht):

• hydraulische Seitenverschiebung (48 cm)
• gezahnte Hammerschlegel
• Ausführung mit doppelter Haube (Doppelgehäuse)
• Ausführung mit doppelter Reihe von Gegenmessern
• hintere Zinken (Aufnahmestangen)
• Hochklappbare Wartungsklappe
• Hintere Stützwalze
• Seitliche Stützkufen

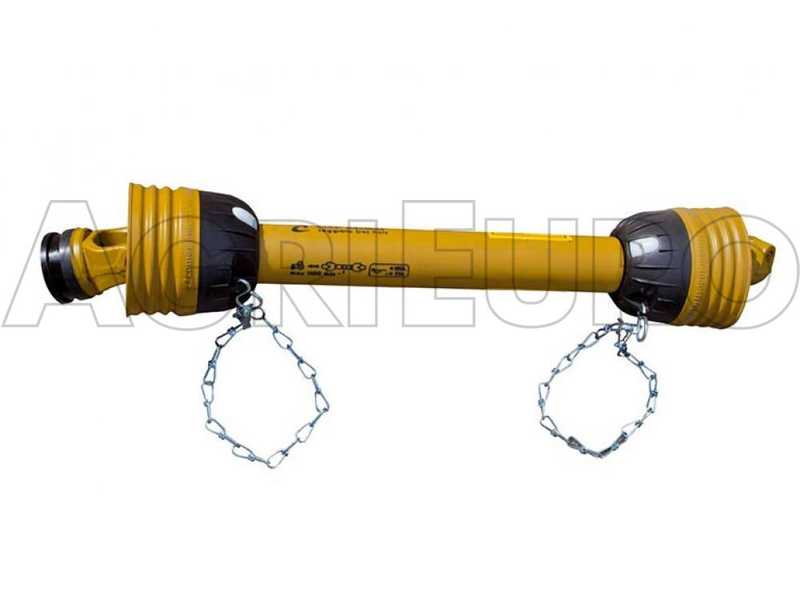

• Kardanwelle

Anzahl der serienmäßig montierten gezahnten Hammerschlegel: 10

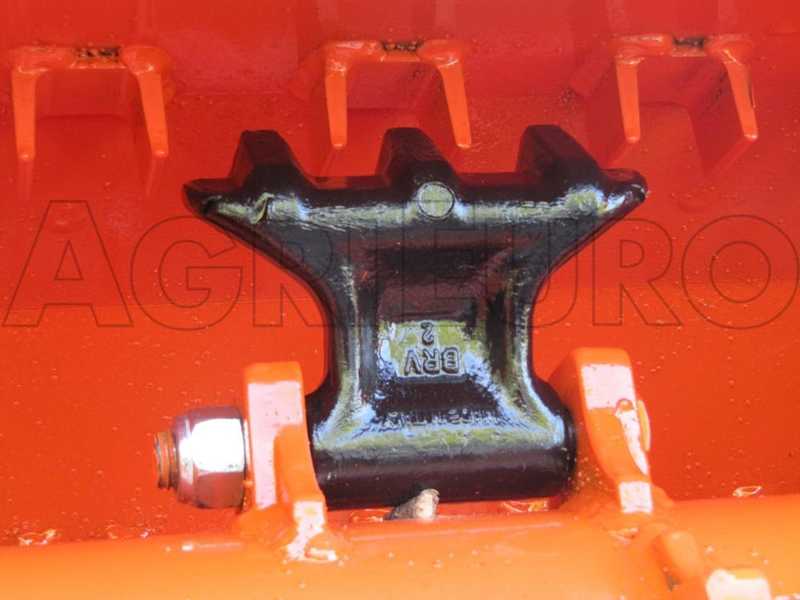

Ausführung mit innovativen gezahnten Hammerschlegel.

Dies sind die stärksten und schwersten Hammerschlegel auf dem Markt (die handelsüblichen Schlegel mit glattem Schnitt wiegen maximal 1,6 kg.)

Diese von uns verwendeten gezahnten Schlegel sind nicht nur wesentlich robuster und leistungsstärker als die traditionellen Schlegel mit glattem Profil, sondern ermöglichen auch ein problemloses Arbeiten (abgesehen natürlich von Gras, Stroh usw.) selbst bei festen Körpern wie Holz und ein paar Steinen dank der drei robusten "Meißel", die dazu neigen, leichter zu „brechen“ und durchzustoßen. Auch diese Hammerschlegel sind auf einem robusten Bolzen aus gehärtetem Stahl mit einem Durchmesser von 20 mm (Länge 150 mm) montiert, so dass sie bei einem Aufprall nicht abgerissen werden können (90 % der auf dem Markt befindlichen Mulcher haben Hammerschlegel mit Bolzen von 16 mm Durchmesser). Die Breite des Schlegelaufsatzes beträgt 90 mm.

Starker Rotor Dadurch ist der Mulcher besonders widerstandsfähig gegen Stöße und hat eine lange Lebensdauer.

Außerdem wurde er elektronisch ausgewuchtet.

Superverstärkte Schlegelstützhalterungen: Sie haben einen geschweißten Rotoranker von ca. 10 cm Länge. So können Sie selbst bei starken Stößen nicht gelöst werden.

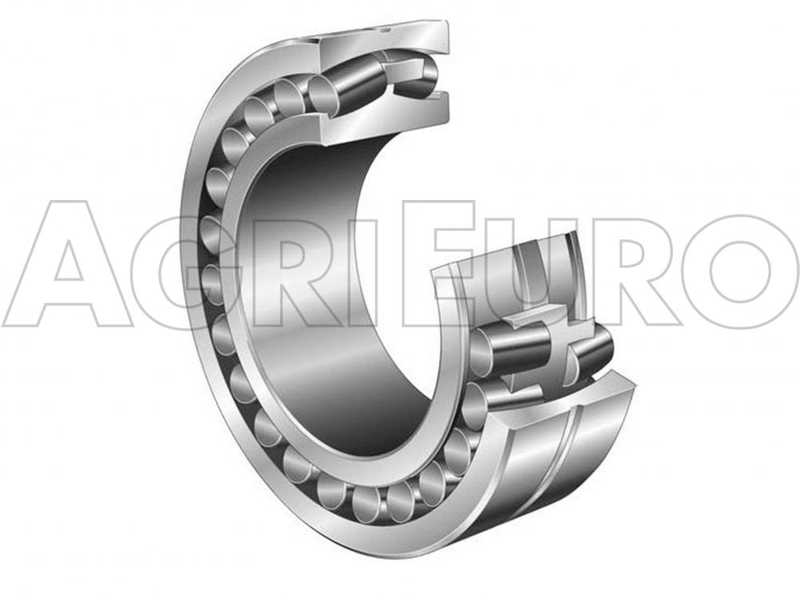

Der Rotor ist außerdem auf seitlichen Stützen aus Stahl montiert, die mit hochprofessionellen Tonnenpendelrollenlager mit Doppellippendichtung ausgestattet sind.
Die Rollenlager sind im Bereich der Schlegelmäher die mit Abstand professionellste und zuverlässigste Lösung.

Hinweis! Die Abbildung des Lagers dient nur zur Veranschaulichung. Das betreffende Lager ist für ein ähnliches Modell bestimmt.

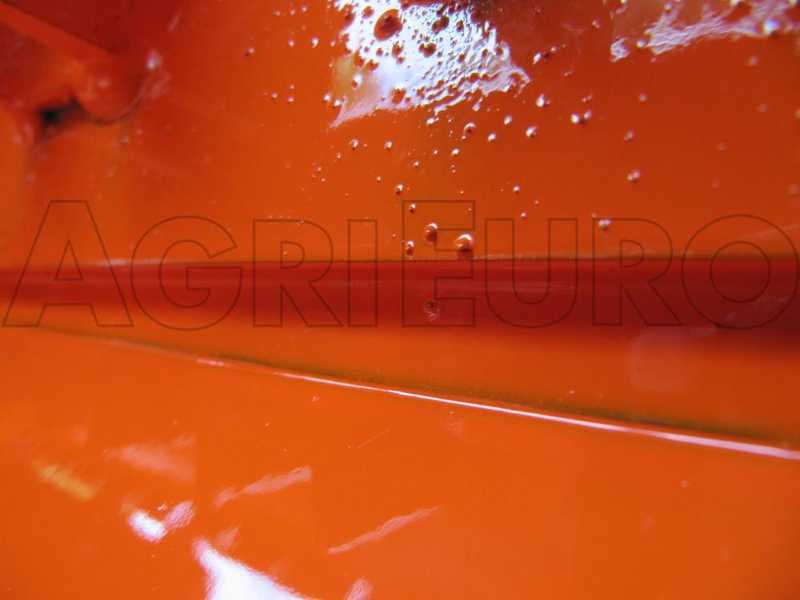

Rahmenausführung mit dicker Doppelhaube (bzw. Doppelgehäuse). Diese beiden Stahlprofile werden übereinander gelegt und berühren sich, wodurch die Maschine doppelt so stark ist wie ein Mulcher mit Standardrahmen ist. Dieser Schlegelmulcher ist daher auch unter widrigen Bedingungen wirklich unverwüstlich. Widerstandsfähig, ohne die geringste Schwierigkeit auch in Gegenwart von Steinen (nicht übermäßig großen), Sträuchern, Gestrüpp und Unterholz mit Ästen von erheblichem Durchmesser zu arbeiten.

Nr. 02 Reihen Gegenmesser im Unterboden. Dies ist zweifellos die größte Innovation, die es je bei einem Mulcher je gab. Das Besondere ist die Reihe der 3 Meißel, mit denen jeder Hammerschlegel ausgestattet ist, die perfekt in die Gegenmesser eintreten und sie durchkreuzen. Was in den Zerkleinerungsapparat gelangt, d.h. alles, was darunter durchläuft, wird buchstäblich "PULVERISIERT". Bedenken Sie nur, dass der Schlegel die beiden Reihen der Gegenmesser mehr als 30 Mal pro Sekunde durchläuft! Die Zerkleinerungskapazität ist also 3 bis 4 Mal höher als bei einem herkömmlichen Schlegelmäher mit glatten Schlegeln und ohne diese sich kreuzenden Gegenmesserreihen.

Das Ergebnis ist wirklich beeindruckend, vor allem bei der Zerkleinerung von Gras, Ästen und Baumschnittresten. Bei einem gewöhnlichen Schlegelmäher schleudert der Schlegel, wenn er auf einen Ast trifft, diesen einfach mit großer Wucht hinter sich her, wobei er ihn höchstens ein- oder zweimal in zwei kleinere Stücke zerteilt, in manchen Fällen bleibt er sogar ungeschnitten. Bei dieser Maschine wird das Material jedoch von den Hammerschlegeln in die Gegenmesser gepresst, wodurch es zwangsläufig sehr fein zerkleinert wird.

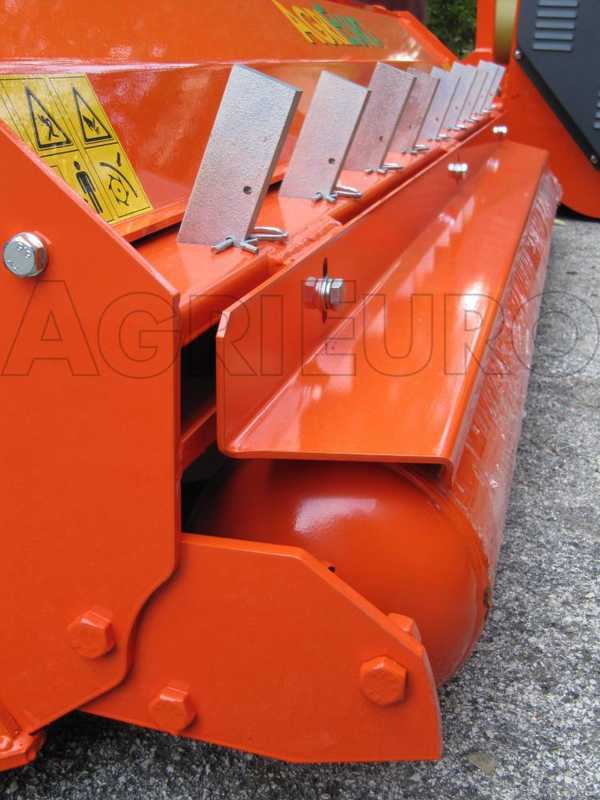

Serienmäßig Auffangstangen hinten (Zinken) Diese sind speziell für die Zerkleinerung von Baumschnitt oder anderen Ernterückständen gedacht. Es ist ein grundlegend wichtiges Werkzeug, wenn man bedenkt, dass es keinen einzigen Mulcher auf dem Markt gibt, der wirklich in der Lage ist, Schnittgut effektiv zu zerkleinern, ohne mittelgroße bis große Bruchstücke zu hinterlassen. Gehen wir davon aus, dass jedes Mulchgerät auf eine Arbeitshöhe von etwa 3/4 cm über dem Boden eingestellt ist. Dies führt dazu, dass der Mulcher in der Regel alle Äste und Rückstände auf dem Boden liegen lässt, da der Schlegel oft nicht nahe genug am Boden arbeitet, um sie zu „krallen“. Nicht zuletzt sorgen die Traktorräder dafür, dass diese Rückstände auf den Boden gedrückt oder sogar vergraben werden. Die Zinken üben eine regelrechte „Rechen“-Wirkung aus, indem sie die von den Rädern vergrabenen Rückstände aus dem Boden ziehen und mitschleppen. Auf diese Weise werden alle Zweige oder Rückstände von diesem System erfasst. Jeder Schlegel bewegt sich in sehr geringem Abstand zu den einzelnen Zinken. Er nimmt also den von den Zinken angehobenen Ast auf und bringt ihn zum Zerkleinerungsaggregat. Es wird dann, wie oben beschrieben, durch die Reihen der Gegenmesser geführt, was zu einer vollständigen Zerkleinerung führt. Am Ende der Arbeit werden auf der gesamten Fläche, die dieser Mulcher bearbeitet hat, nur schwerlich noch unzerkleinerte Schnittreste zu finden sein!

MONTAGE: Die Zinken müssen auf eine Höhe eingestellt werden, die ein Arbeiten in Bodennähe ermöglicht, und zwar in einer "freien" Position. Sie müssen in der Lage sein, senkrecht zu schwingen und sich dank ihrer starken Neigung nach hinten an alle Unebenheiten des Bodens anzupassen.
Wenn der Zinken während der Arbeit über ein Hindernis "stolpert", z. B. eine Wurzel oder einen großen Stein, der aus dem Boden ragt, kann er sich nach hinten bewegen und aufrichten und so ein Verbiegen vermeiden.

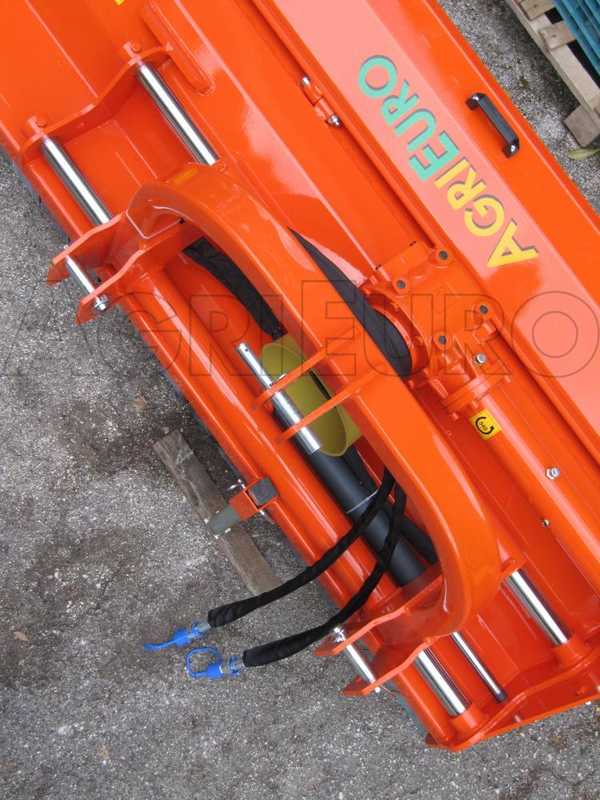

Die hydraulische seitliche Verschiebung erfolgt durch einen Kolben. Sie ist mit zwei Schläuchen ausgestattet, die an die Hydraulikkupplungen des Traktors angeschlossen werden. Die Verschiebung beträgt 48 cm.

Auch in diesem Fall ist die Art der Verschiebung die solideste und robusteste, die man auf dem Markt finden kann. Der Aufbau besteht in der Tat aus zwei VOLL verchromten C45-Stahlrohren. Voll bedeutet in diesem Fall, dass selbst bei starken Unfalleinwirkungen keinerlei Verformungen entstehen.

Die Anbauteile sind sehr nah am Maschinengehäuse angebracht, d.h. sie ragen nicht sehr weit heraus. Auf diese Weise kann der Schlegelmäher sehr nahe am Traktor positioniert werden, wodurch die Gefahr, dass Steine auf den Bediener geschleudert werden, vermieden wird. Vor allem aber gibt es keine Probleme beim Anheben der Maschine, da ihr Gewicht auf diese Weise sehr nahe an den Traktor herangebracht wird und sie somit viel weniger wiegt. Dadurch kann die Maschine trotz ihres hohen Gewichts auch an Traktoren mit geringerer Masse und Größe angebaut werden.

Großes Untersetzungsgetriebegehäuse im Ölbad, hergestellt von COMER. Das Gehäuse ist aus Gusseisen, die internen Zahnräder sind aus gehärtetem Stahl. Ausgestattet auch mit einer geschmierten Verlängerung.

3-Riemen-Seitenantrieb mit großem Querschnitt (die meisten traktormontierten Mulcher auf dem Markt sind mit einem 3-Riemen-Antrieb ausgestattet).

Platzoptimierter seitlicher Riemenschutz nur 10 cm dick. Dieses besondere Merkmal macht diesen Mulcher zum kleinsten auf dem Markt erhältlichen Gerät im Vergleich zur effektiven Arbeitsbreite. Unter Berücksichtigung der Abmessungen dieses Gehäuses und der Stützkufe auf der gegenüberliegenden Seite, die nur einige Zentimeter über die Seite der Maschine herausragt, sind die Gesamtabmessungen dieses Mulchers gerade mal 14 cm größer als die tatsächliche Schnittbreite!

Detailansicht des seitlichen Schmiernippels auf der Getriebeseite, praktisch angeordnet und über das entsprechende Fenster zugänglich.

Dank der Zahnriemen wird die Wärmeableitung verbessert und eine bessere Übertragung der Drehbewegung ermöglicht.

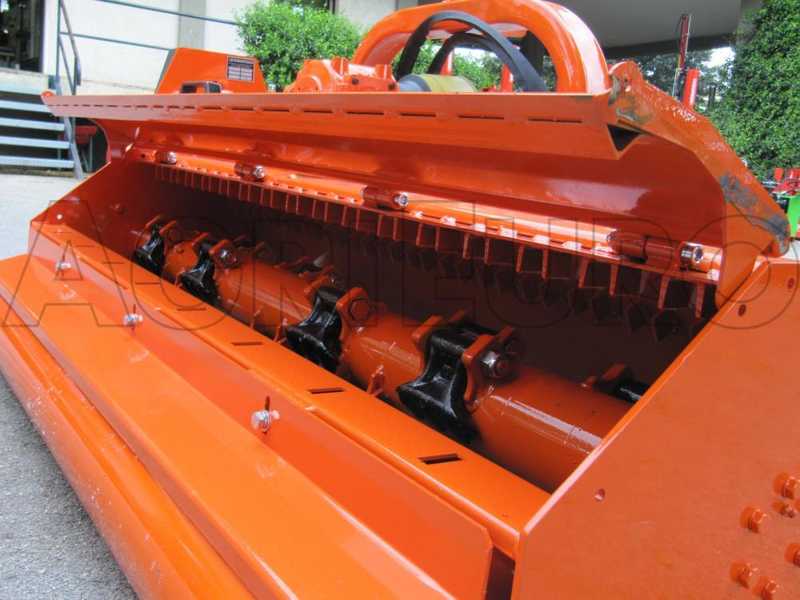

Dieses Gerät ist serienmäßig mit einer an 4 stabilen Scharnieren befestigten Abdeckung zum Öffnen nach hinten ausgestattet. Das Öffnen ist einfach und erfolgt durch das Entfernen von zwei einfachen Schrauben. Auch mit einem Hebegriff ausgestattet. Extrem nützlich für die Reinigung der Maschine und die schnelle Wartung/den Ersatz der Schneidwerkzeuge, etc.

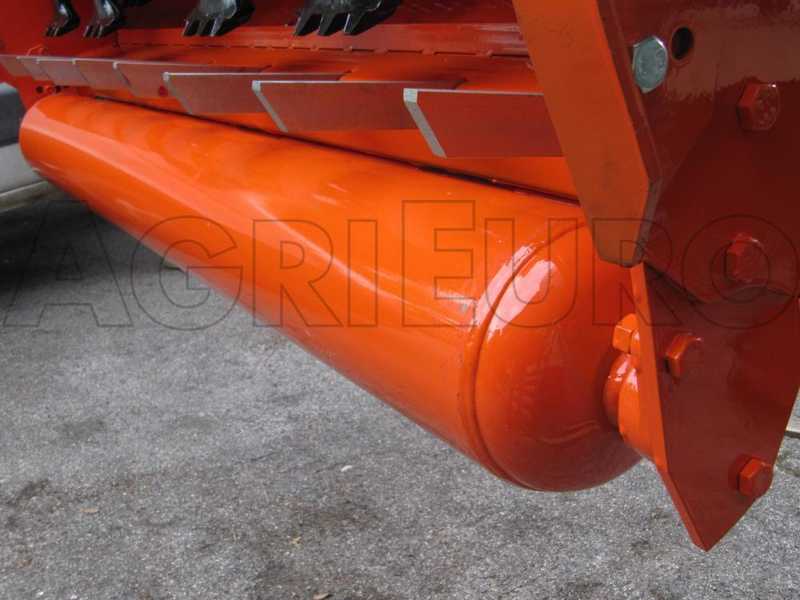

Höhenverstellbare hintere Stützwalze mit einem beeindruckendem Durchmesser von 190 mm. Zweifelsohne die größte Ausführung in ihrer Kategorie.

Detailansicht mit gusseiserner Walzenbefestigungsplatte

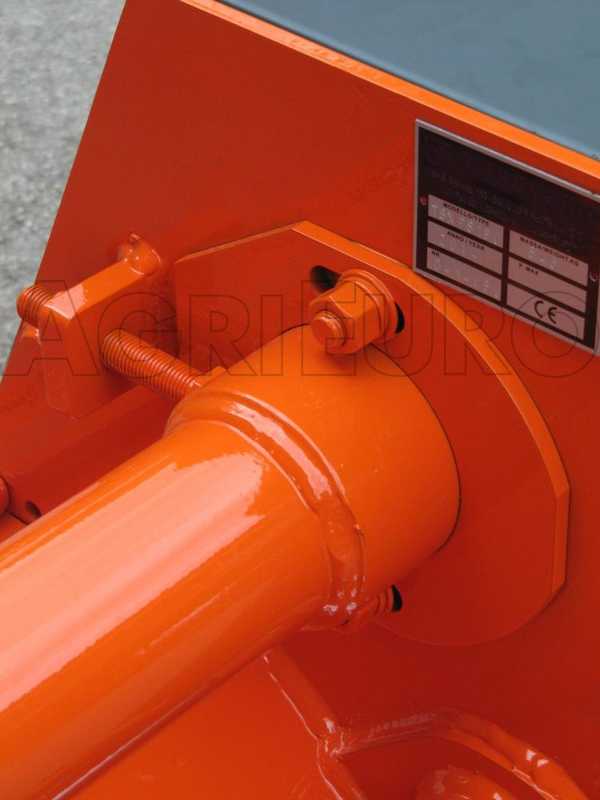

Detailansicht der seitlichen Walzenhalterung aus Stahl, mit Bohrungen für die Höheneinstellung

Detailansicht der Halterung des professionellen Abstreifers, der mittels spezieller Stellschrauben in der Höhe angepasst werden kann

Seitliche Stützkufen als Standardausführung

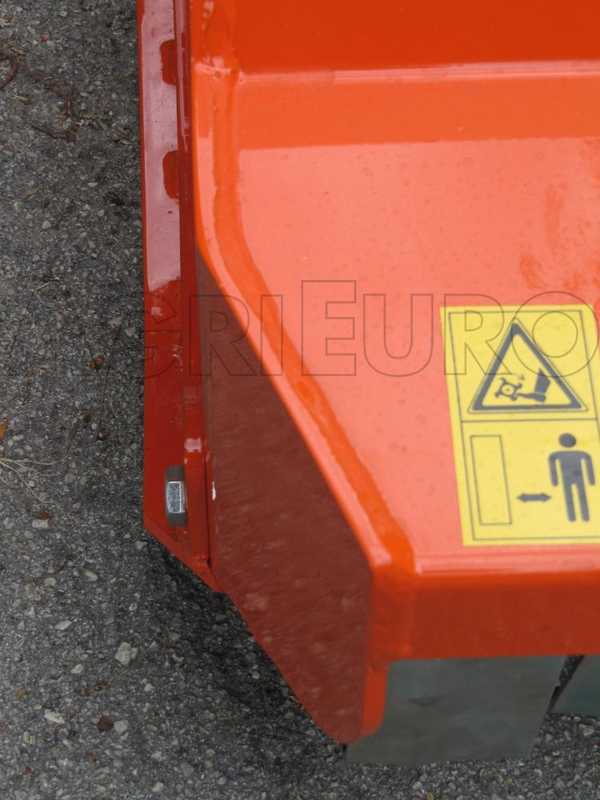

Spezielles Design des Seitenprofils, das dank seiner Aussparung ermöglicht, Stämmen oder Hindernissen im Falle einer Berührung auszuweichen, wodurch Schäden am Mulcher oder Traktor vermieden werden.

Zu beachten ist ebenfalls, dass sogar die angrenzende Stützschiene als integraler Bestandteil und Fortsetzung dieser Formgebung konzipiert ist, ohne dass ein hervorstehender Körper (nicht einmal ein Bolzen) eine Stolperstelle darstellen könnte.

Robuste Frontschutzleisten aus Formstahl

Stützfüße
