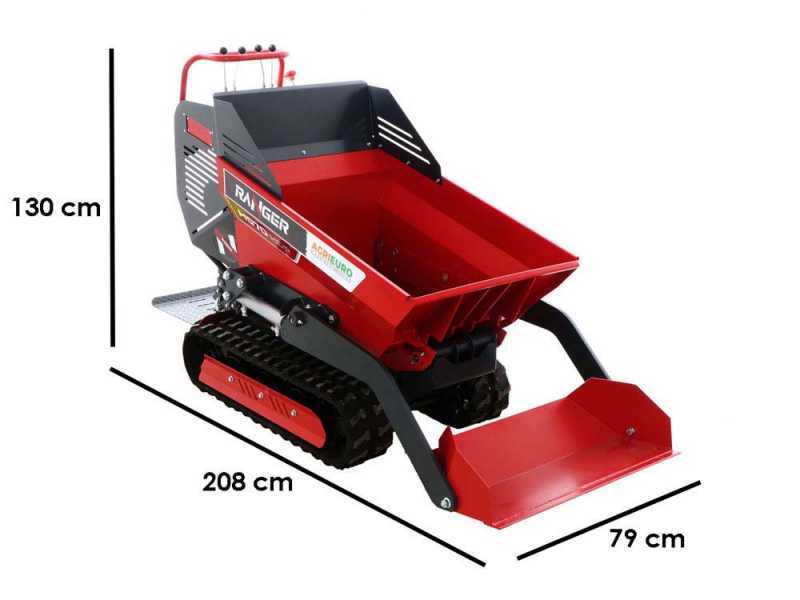

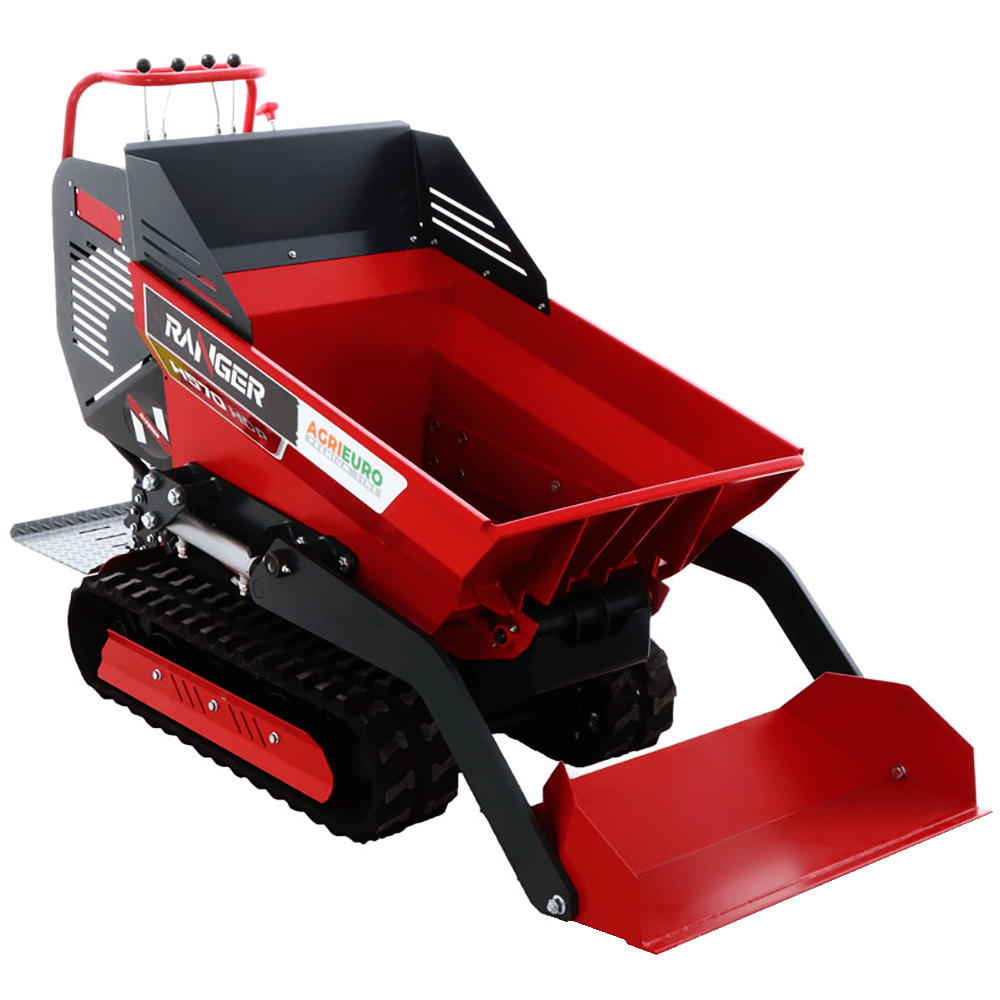

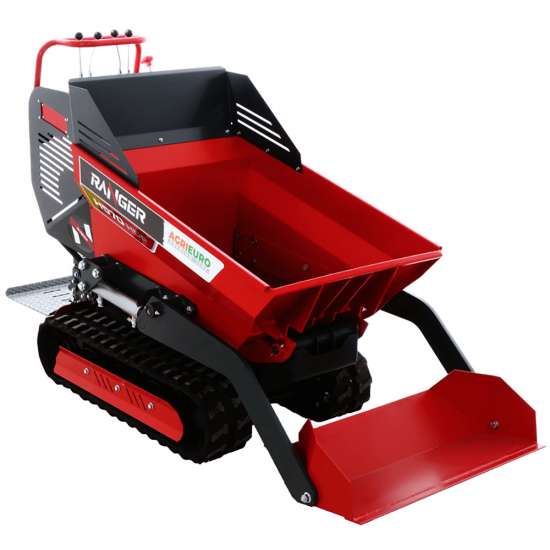

Raupendumper Ranger H570 HDP - Motor Honda GX200

Die Agrieuro RANGER H570 HDP Raupenschubkarre ist eine Arbeitsmaschine, die ein hydraulisches System zum Heben und Entladen des Inhalts der Dumper-Mulde verwendet.

Er verfügt über ein hydrostatisches Getriebe und einen leistungsstarken HONDA GX200-Motor für die Fortbewegung in schwierigem Gelände. Das hydraulische Kippsystem macht das Kippen der Mulde mühelos und praktisch. Die Maschine ist auch mit Ladeschaufel auf der Vorderseite ausgestattet.

Die Haupteigenschaften dieser Maschine sind nicht nur das gepflegte Design und der verstärkte Stahlrahmen, sondern auch:

• Innere und äußere Seitenschutzvorrichtungen der Rahmentragrollen schützen die Rollen vor dem Eindringen von Steinen oder Materialien in den Raupenkanal.
• Doppelte hydraulische Zahnradpumpe
• Die Feder zur Spannung der Raupen sind auf dem Raupenspannsystem angebracht. Sie vermeiden Reißen und Schäden an den Antriebselementen im Falle ein Stein oder ein Fremdkörper in die Raupen hineinstößt.
• Verstärkte Dumper Mulde und Ladeschaufel für schwere Arbeiten mit Doppel-Hydraulikzylinder.

Die Maschine ist mit einem leistungsstarken Motor HONDA GX200 ausgestattet:

• 6,5 PS Leistung

Dank des Raupenantriebs und des leistungsstarken Motors HONDA kann diese Maschine folgende Lasten tragen:

• Bis zu maximal 500 kg auf ebene Böden
• Bis zu 350 kg auf einem Gelände mit einer maximalen Steigung von 30 %. Aus diesem Grund ist diese Raupenschubkarre für alle Arten von Transporten bestens geeignet.

Zu den weiteren Merkmalen dieser Motorschubkarre gehören die Raupen, die Stabilität und Sicherheit beim Einsatz der Maschine auch bei schweren Lasten und Steigungen garantieren, die normale Schubkarren nicht bewältigen können.

Die Betätigungseinrichtung ist einfach und intuitiv. Durch die dafür vorgesehenen Hebel kann man die Mulde anheben, die Raupen steuern und die Vorwärtsgeschwindigkeit einstellen.

Hier die empfohlene Vorgehensweise:

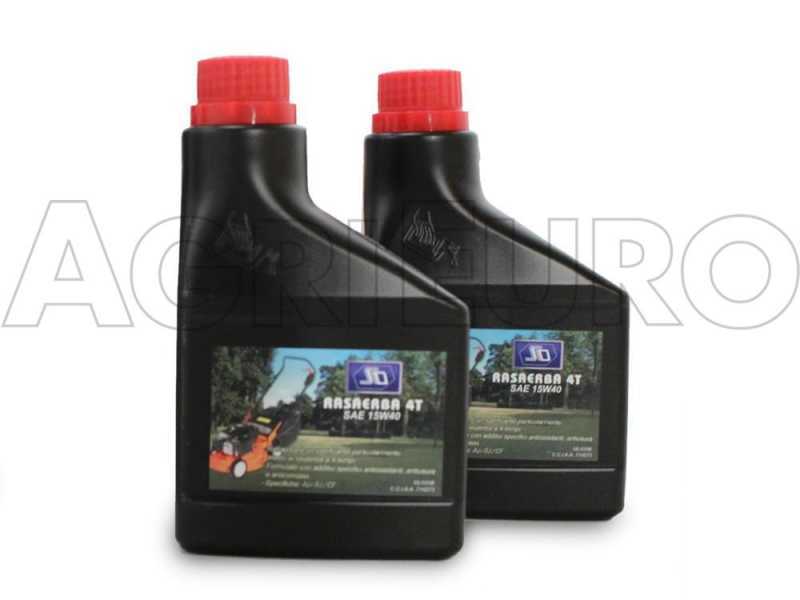

1) Den Motorölstand überprüfen
2) Falls ein Luftfilter im Ölbad vorhanden ist, Öl nachfüllen
3) Die Bedienungsanleitung sorgfältig lesen, bevor jede Kontrolle oder Ölnachfüllung durchzuführen (der Hersteller könnte Änderungen jederzeit ohne Vorankundigung vornehmen).

Hinweise zur Nutzung der Frontladerschaufel
• Die Frontschaufel sollte nur zum Aufladen von losem Schüttmaterial auf den Wagenkasten verwendet werden.
• Sie eignet sich nicht als Schaufel zum Einebnen des Bodens; für diesen Zweck gibt es speziell entwickelte Anbaugeräte, die sogenannten „Frontschild“. Beim Vorwärtsfahren der Schubkarre muss die Schaufel angehoben werden und darf nicht auf den Boden aufstoßen (dies könnte die Kolben, die Verbindungsstellen, die Halterungen und andere Bauteile beschädigen).

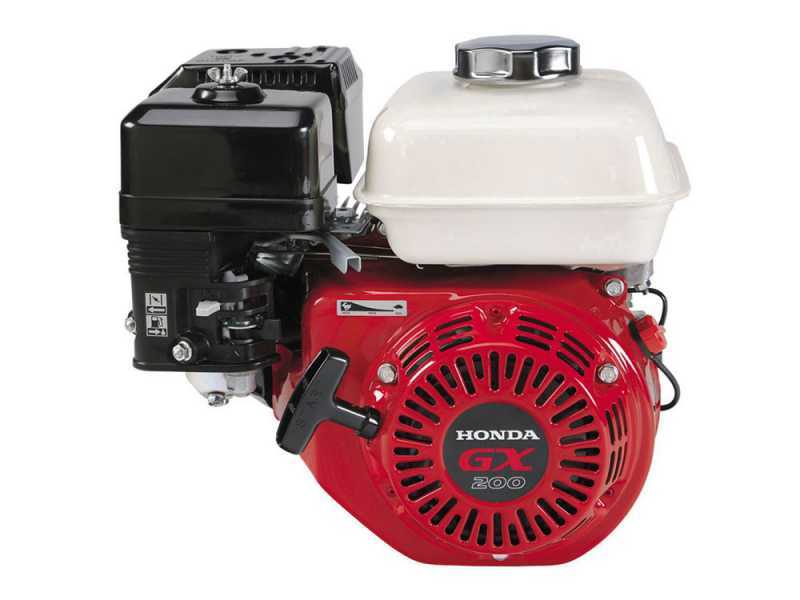

Serienmäßiger Motor Honda GX 200.
Er ist leistungsstark, neu entwickelt und professionell, mit OHV-Ventiltechnik.

Eigenschaften:

Die Serie Honda "GX" ist hochprofessionell und wurde für schwere Arbeiten in der Bauindustrie, Landwirtschaft, Generatoren, Schweißarbeit, usw. entwickelt und zeichnet sich durch lange Haltbarkeit und Zuverlässigkeit aus.

Nennleistung: 6.5 PS
Sie wird besser als „kommerzielle“ Leistung bezeichnet, die zu den alten Standarddefinitionen von Motoren entspricht. Der Großteil der Motorenhersteller hat diese Definition bis vor einigen Jahren benutzt.

*Diese Angabe ist auch heute noch sehr verbreitet und wird in den Vertriebskanälen noch verwendet, obgleich der genannte Wert höher als die tatsächliche Leistung ist.

Tatsächliche Leistung: 5.5 PS
Entspricht der an der Antriebswelle ausgedrückten realen Leistung. Sie entspricht der Leistung, die in der Bedienungsanleitung bzw. in den technischen Daten vom Motorhersteller angegeben wurde.

*Es handelt sich um eine Angabe, die für ein und dasselbe Motormodell variieren kann, je nach der Drehzahl, die der Hersteller des Geräts für den verwendeten Motor vorgesehen hat.

Diese Motorschubkarre ist mit einem hydrostatischen Getriebe ausgestattet, das erlaubt, die Geschwindigkeit einfach durch einen Hebel einzustellen. Das Getriebe wird direkt von der Pumpe vor dem Motor betätigt. Die Pumpe führt das Öl direkt vom Tank zum Getriebekasten auf den Raupen und sie ermöglicht die Vorwärtsbewegung.

Durch die robusten Getriebe ist die Schaltung stabil und widerstandsfähig. Das hydrostatische Getriebe ist moderner und funktionaler (obwohl teurer) als die herkömmlichen manuellen Gang-Getriebe. Beim manuellen Getriebe muss man die Maschine halten, den Gang schalten und die Kupplung loslassen, um die Geschwindigkeit zu ändern. Wenn man die Geschwindigkeit mehrmals variieren muss (z. B. in Gärten, in denen es Bäume, Töpfe oder andere Hindernisse gibt), wäre das Handschaltgetriebe natürlich äußerst unpraktisch. Das hydrostatische Getriebe hingegen ermöglicht einen sofortigen Geschwindigkeitswechsel, ohne jemals anzuhalten, und zwar ganz automatisch, indem einfach der Druck auf der Pedalsteuerung dieses Getriebes verändert wird.

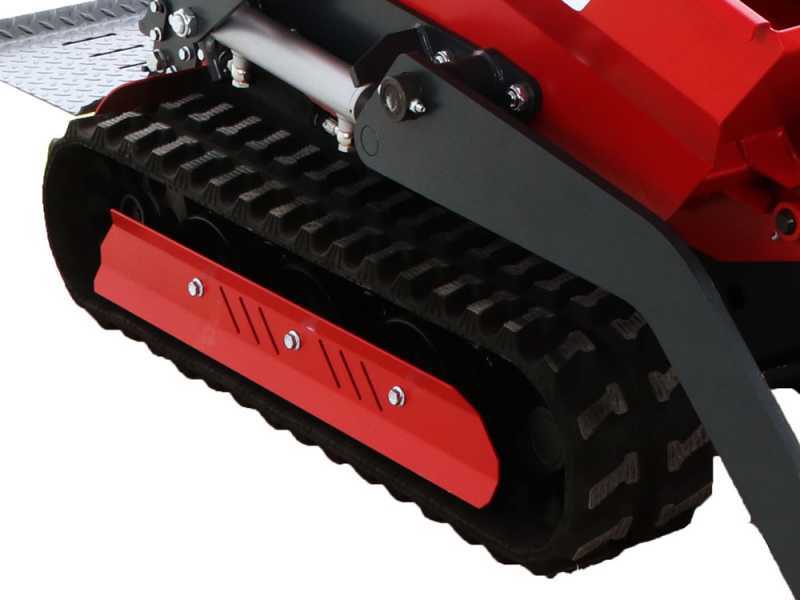

Raupe : Robust und überdimensioniert. Sowohl die Höhe als auch die Länge sind größer als die üblichen Raupen. Das Antriebsrad ist aus Gusseisen/Stahl gefertigt. Die perfekte vordere/hitnere Auswuchtung garantiert die Verteilung der Lasten und eine sehr gute Bodenhaftung. Die Walzen sind selbstreinigend.

Breite der Raupe: 180 mm

Gesamtlänge der Raupe: 108 cm

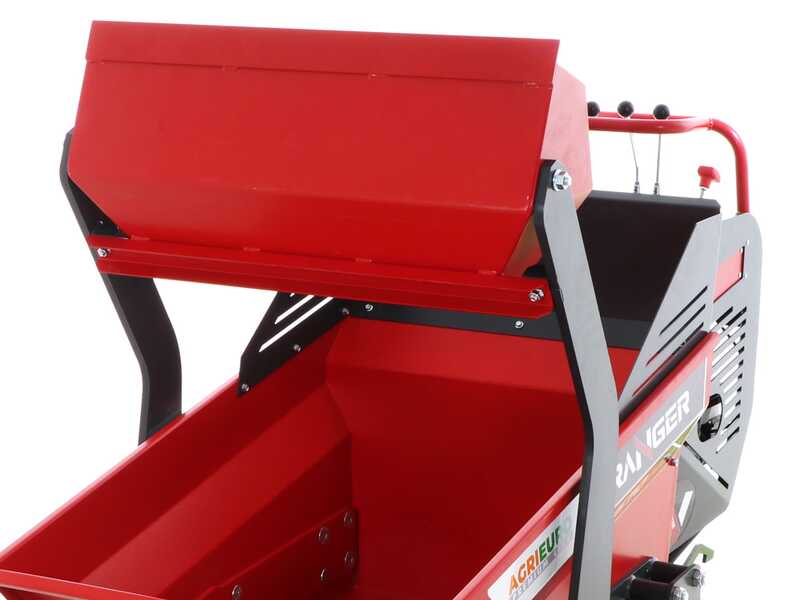

Die Motorschubkarre verfügt auch über eine Ladeschaufel . Die Bewegung erfolgt durch ein hydraulisches System.

Um die Schaufel zu bewegen, muss nur der entsprechende Hebel am Bedienpult betätigt werden.

Stärke der Schaufel 2 mm

Die Ladeschaufel hat einen Winkel von 100 °.

Schaufel Abmessungen: 37x75.5x23 cm

Mulde aus hochfestem Stahl, der durch Rohre im Unterteile verstärkt wird. Dadurch ist die Mulde für jede Last oder Belastung bestens geeignet. Geringer Abstand zwischen dem Ladeboden und dem Boden, um die Belade-/Entladevorgänge zu erleichtern.

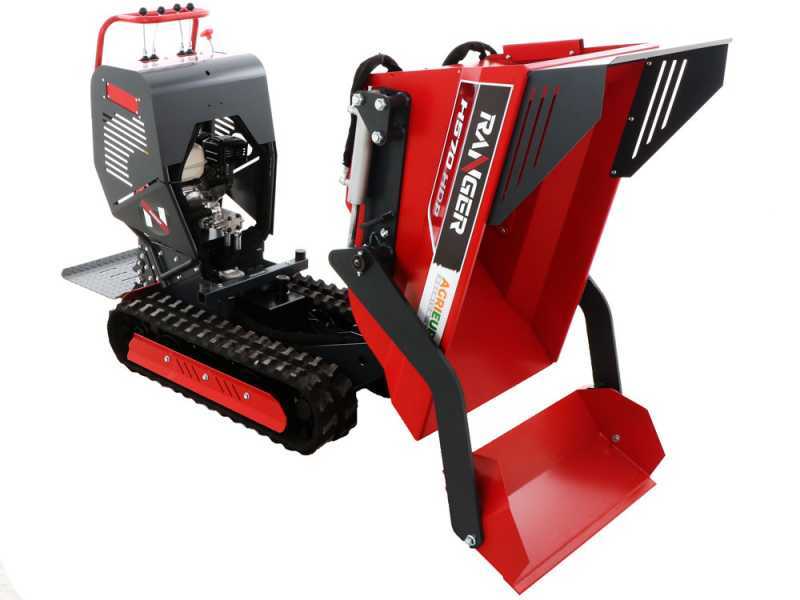

Gekippte Mulde

Stärke der Mulde: 2 mm

Die max. Zuladung der Mulde ist 500 kg auf ebenen Böden und 350 kg auf Steigung (max. Steigung 30%)

Abmessung der Mulde: 107x68x74 cm

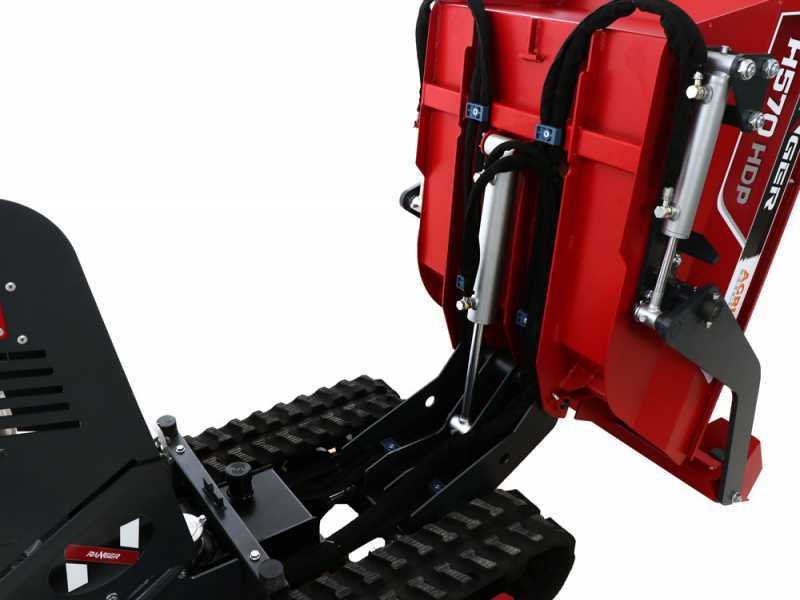

Starker Hydraulikkreis, der erlaubt, sowohl die Mulde als auch die Schaufel durch die Hebel am Bedienpult zu kippen.

Haupteigenschaften:

• Hydraulische Pumpe
• - Verteiler mit Antriebshebel der Pumpe unter dem Bedienpult
• Robuster Hydraulikzylinder

Max. Kippwinkel 90°

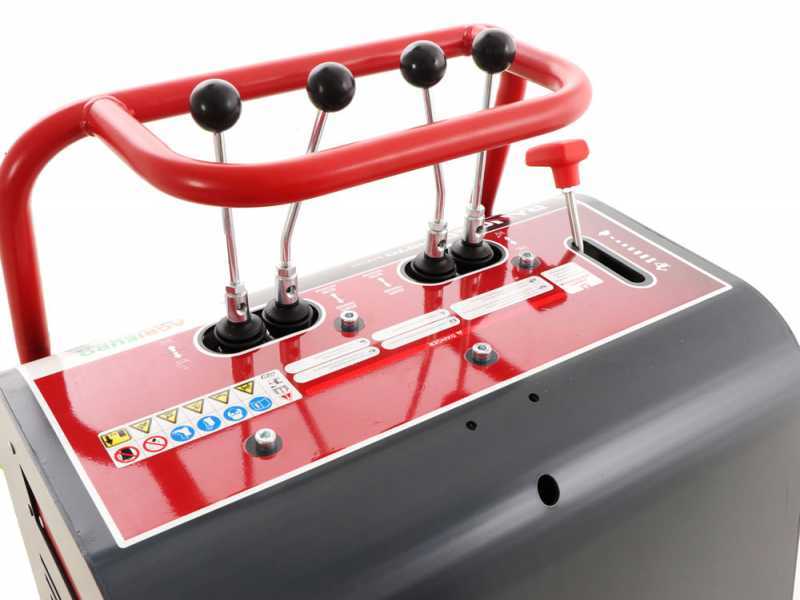

Die Bedienung ist einfach und intuitiv.

Die beiden zentralen Hebel dienen zur Bewegung aller Motorschubkarre: Vorwärts- und Rückwärtsbewegung und Lenkung.

Linker Hebel Er betätigt die vordere Ladeschaufel.

Der rechte Hebel zum Kippen der Mulde. Vor und während des Kippvorganges, muss man sich sicherstellen, dass die Schaufel richtig angehoben ist.

Gewschwindigkeitsregler.

Diese Motorschubkarre ist auch mit Trittbrett für den Bediener ausgestattet.
