Mulcher für Traktor der leichten Baureihe BullMach ERMES 85 F - Schlegelmäher

Der Mulcher BullMach ERMES hat eine leichte und elastische Struktur und wird zum Zerkleinern von leichtem Schnittgut, Gras und Sträuchern eingesetzt.

Mulcher der leichten Reihe, bestens geeignet für den Hausgebrauch.

Er ist mit manueller Verschiebung, 3 Getrieberiemen und Hinterwalze ausgestattet.

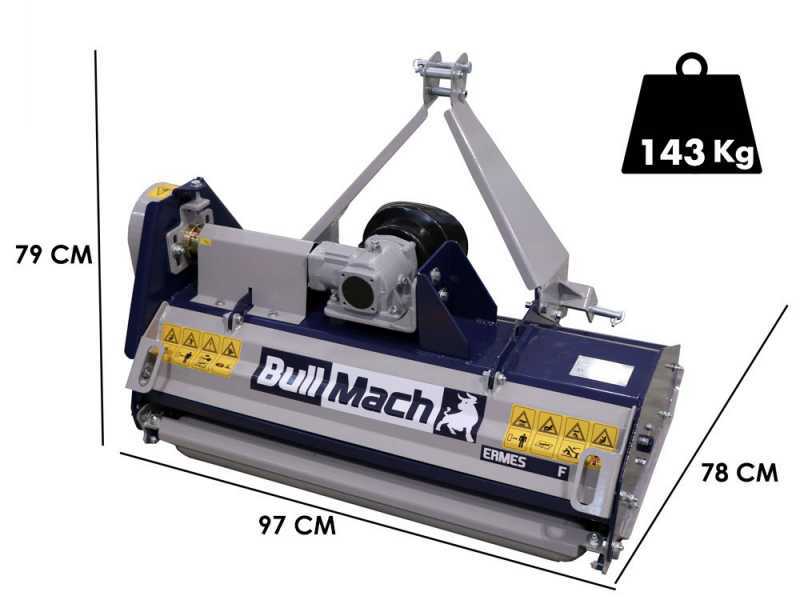

TECHNISCHE DATEN (Übersicht):

• Nutzbare Arbeitsbreite: 85cm
• Nutzbare Arbeitsbreite: 97cm
• Gewicht: 143 kg
• Dreipunkt-Kraftheber
• 3-Riemen-Getriebe

SERIENAUSSTATTUNG (Übersicht):

• Hammerschlegel
• Einstellbare Heckstützwalze
• Kardanwelle

Achtung: Die Maschine wird betriebsbereit ausgeliefert und enthält bereits Öl. Stellen Sie sicher, dass alle Schrauben nach der Montage aller Teile richtig angezogen sind.
Lesen Sie die Bedienungsanleitung vor der Benutzung sorgfältig durch.

Maschine für sehr leichte Arbeiten, nur auf Gras oder allenfalls auf kleinen Ästen (max. Durchmesser 2 cm). Es wird empfohlen, ihn mit Traktoren geringer Leistung (wie im technischen Datenblatt angegeben) und auf gut geebnetem und steinfreiem Boden zu verwenden. Beim Einsatz auf nicht perfekt ebenem Boden und mit Steinen kann der Aufprall der Schneidewerkzeuge auf Bodenunebenheiten oder mit Steinen die Maschine beschädigen (da es sich um eine leichte Baureihe handelt).

Nr. serienmäßige Hammerschlegel: 14

Sie sind auf einem robusten Bolzen aus gehärtetem Stahl montiert, Durchmesser:20 mm (Länge 87 mm).

Detailansicht der Hammerschlegel auf Drehwalze.

Dieser Mulcher kann Gras und Schnittgut gleichzeitig zerkleinern und walzen. Dank der hohen Drehzahl des Rotors und den Hammerschlegel ist es möglich eine ausführliche Zerkleinerung durchzuführen.

Die rotierende Walze, auf der die Hämmer montiert werden, hat einen Durchmesser von 76mm.

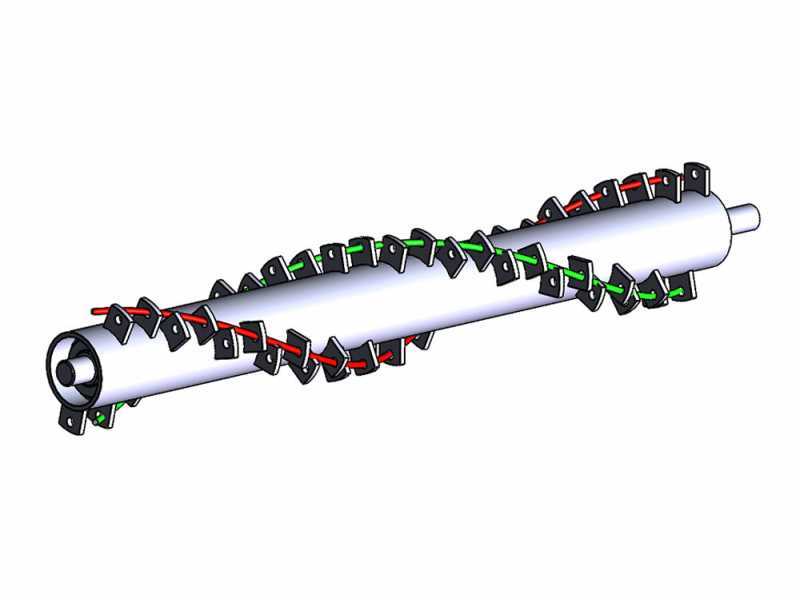

Abbildung des Doppelspiralrotors

Detailansicht der Seitenstütze mit internem Befestigungslager des Hammerrotors.

Detailansicht der Außenverankerung des Rotors, mit zentralem Hohlraum mit Schmiernippel.

Dank der Hämmer erhalten Sie einen guten Schnitt auf Gärten, Rasenflächen und städtischen Flächen. Der Schlegelmäher wird hinten an der Dreipunktaufhängung des Traktors befestigt.

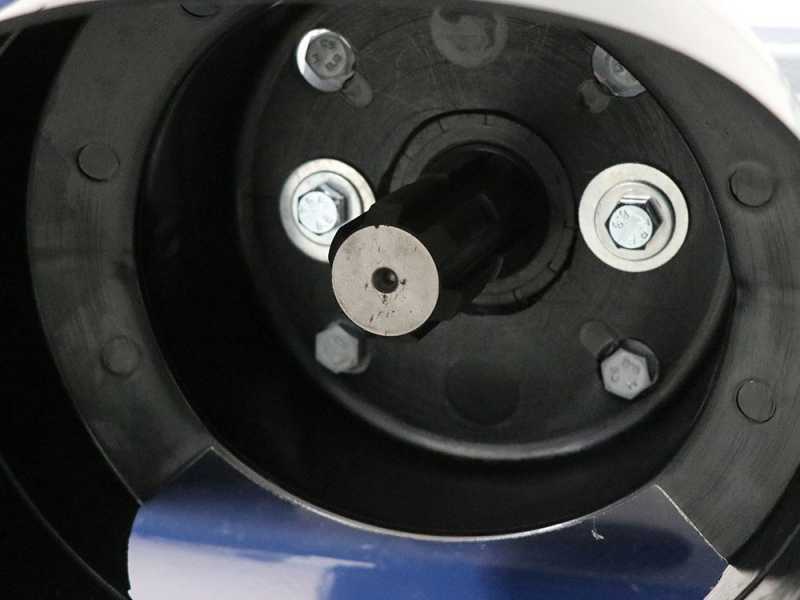

Universeller Standard-Zapfwellenantrieb ( 1 3/8" Z6 )

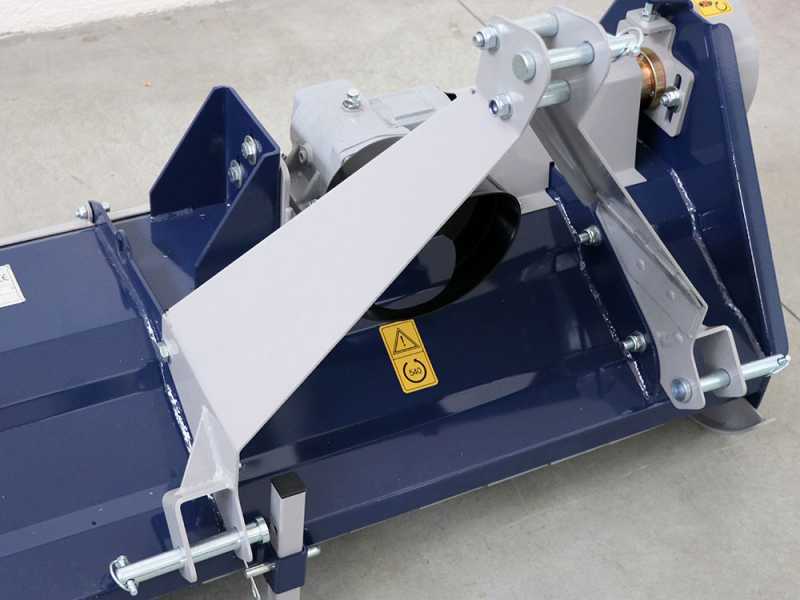

Dieses Gerät ist mit einer klassischen festen Dreipunktaufnahme ausgestattet.

Detailansicht der Anbauteile, die sehr nahe am Maschinenkörper angebracht sind, d.h. nicht sehr weit herausragen.

Dies ermöglicht es, den Schlegelmäher in einer sehr nahen Position zum Traktor zu haben, wodurch das Risiko, Steine in Richtung des Bedieners zu schleudern, eliminiert wird, aber vor allem mögliche Stabilitätsprobleme beim Anheben der Maschine beseitigt werden, da ihr Gewicht auf diese Weise sehr nah am Traktor liegt und viel weniger wiegt.

Getriebekasten mit Zahnrädern im Ölbad. Das Gehäuse ist aus Stahlform hergestellt und das innere Getriebe aus gehärtetem Stahl. Ausgestattet mit geschmierter Verlängerung.

Diese Maschine ist mit einer in das Getriebe integrierten Freilaufvorrichtung (oder Überholkupplung) ausgestattet; dies gewährleistet eine lange Lebensdauer aller beweglichen Teile der Maschine und vermeidet den Rückstoß, der beim Umschalten von Bewegung (540 U/min) auf 0 U/min auftreten würde, und ermöglicht ein freies Drehen des Rotors bis zum Stillstand.

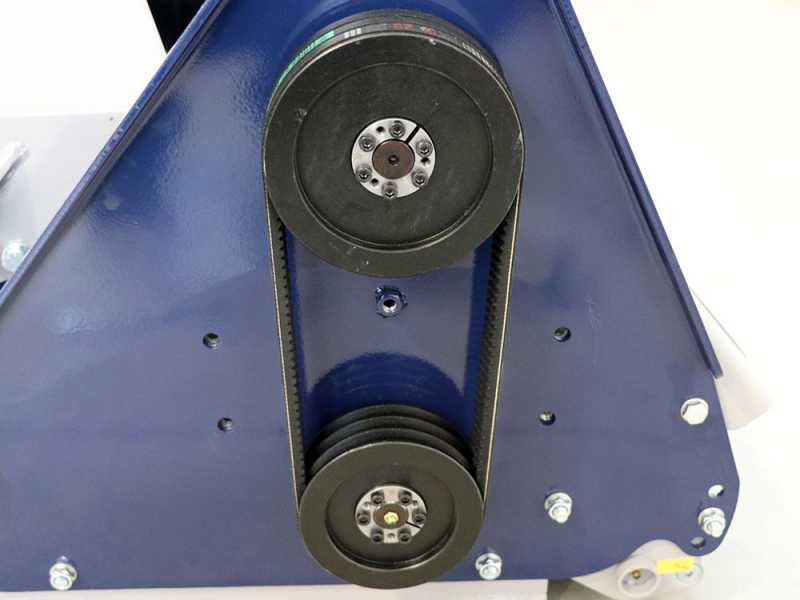

Seitengetriebe mit 3 Riemen (die meisten Traktormäher in dieser Gewichtsklasse sind mit normalem 2-Riemen-Getriebe ausgestattet)

Detailansicht des seitlichen Riemenschutzes.

Ansicht der Schmiervorrichtung der Übertragungsseite, in leicht erreichbarer Position platziert, erreichbar über ein spezielles Fenster

ACHTUNG!

Der Getriebekasten dieser Maschine kann nicht mehr als 0,5 Lt. Öl enthalten.

Vor dem Gebrauch lesen Sie sorgfältig die Bedienungsanleitung.

Der Nebenabtrieb ist der Standardtyp 1 3/8" z6 (geeignet für alle Traktoren der aktuellen und neueren Produktion): Für den Fall, dass Sie einen sehr alten Traktor besitzen überprüfen Sie bitte, ob er über die gleichen PTO verfügt und mit normaler Drehung im Uhrzeigersinn (rechts) ausgestattet ist

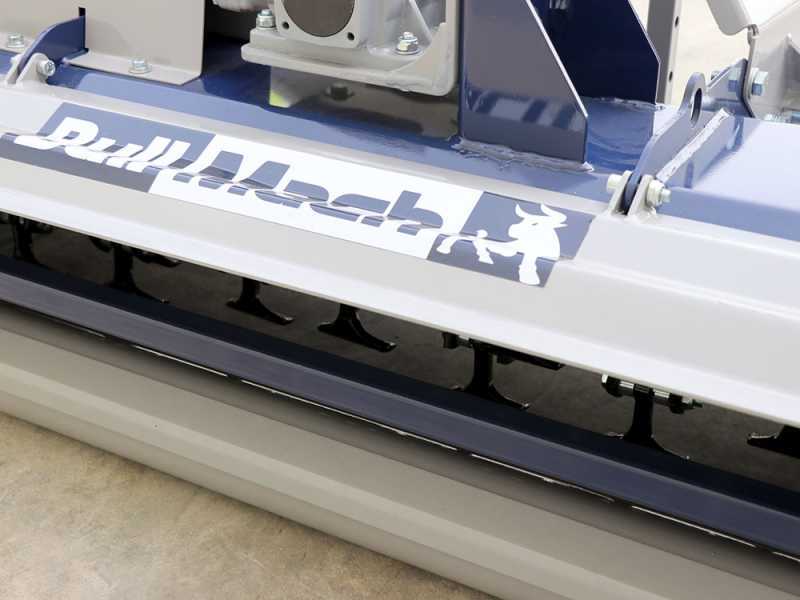

Dieses Gerät ist serienmäßig mit einer an 2 stabilen Scharnieren befestigten Abdeckung zum Öffnen nach hinten ausgestattet. Das Öffnen ist einfach und erfolgt durch das Entfernen von zwei einfachen Schrauben. Aufklappbare Heckhaube für die Reinigung der Maschine und erleichterte Wartung/Ersetzung der Schneidwerkzeuge.

Hintere Stützrolle, höhenverstellbar wird standardmäßig mit einem Durchmesser von 102 mm geliefert.

Detailansicht des Rollenbefestigungslagers.

Detail des Rollenträgers, mit Bohrungen zur Höhenverstellung. Er ist in der Höhe mit 3 verschiedenen Positionen einstellbar.

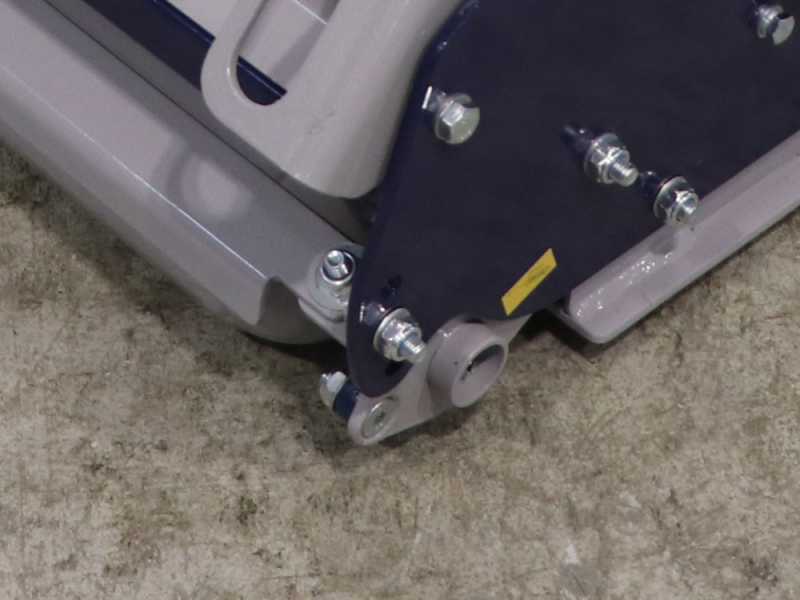

Seitliche Stützkufen, ebenfalls in 2 verschiedenen Positionen einstellbar.

Robustes Set von Frontschutzleisten aus Formstahl

Stützfuß
