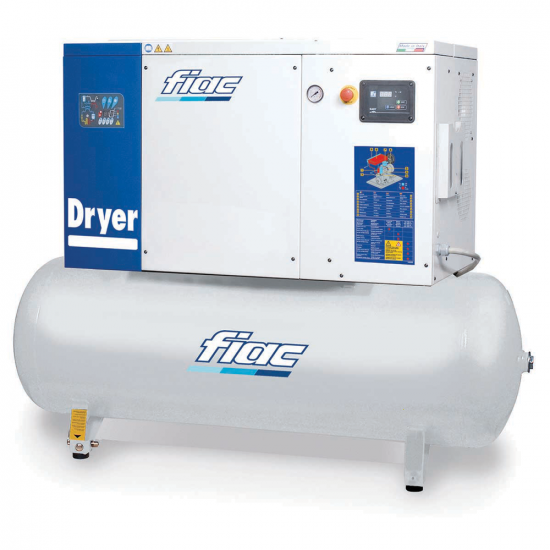

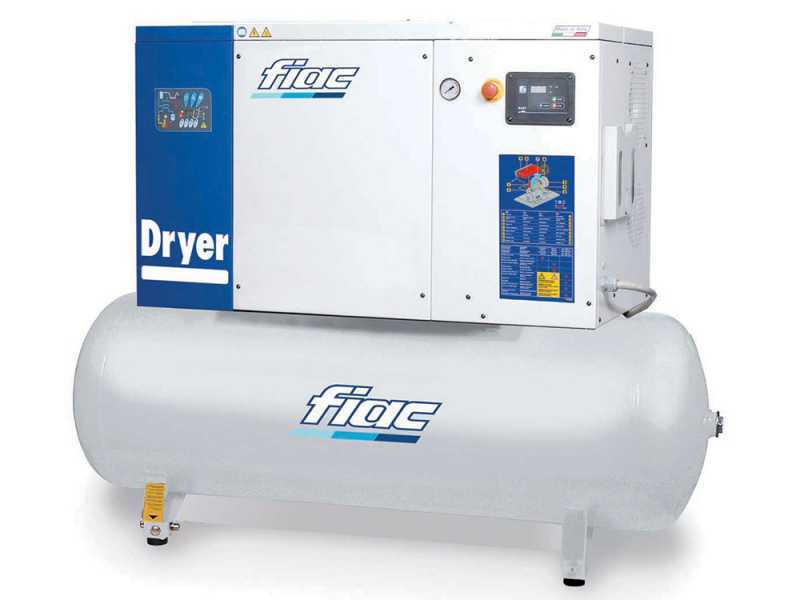

Fiac New Silver D 20/500 - Schraubenkompressor - Kältetrockner

Der Schraubenkompressor Fiac NEW SILVER D 20/500 verfügt über einen Tank mit max Fassungsvermögen von 500 lt und er erzeugt einen max. Druck von 10 bar.

Dank Ihrer Nennleistung von 20PS, 15 Kw, kann er bis 1900 lt/Min ansaugen. Er ist mit Kältetrockner ausgestattet, der auf der Oberseite der Maschine montiert ist.. Im Vergleich zu dem üblichen Kolbenkompressor ist der Schraubenkompressor leiser. Dank der dauerhaften Drucklufterzeugung sind die im Prinzip für den Einsatz in mechanischen Werkstätten, Gewerben, usw. ausgelegt.

Die Schraubenkompressoren eignen sich am besten für dijenigen, die eine dauernde Drucklufterzeugung benötigen.

Die Modelle mit Schraubentechnologie sind für schwere und kontinuierliche Einsätze gebaut, wie z.B. im gewerblichen Bereich.

Für eine volle Leistung ist es notwendig, das Gerät beim Anlassen aufwärmen lassen. Es dauert ca. 7-8 Minuten, bis die volle Kapazität erreicht wird. Darüber hinaus hat dieser Kompressor einen geringen Wartungsbedarf.

Die Funktionsweise des Kompressors kann wie folgt zusammengefasst werden:

• Das Gas strömt durch eine Saugleitung zwischen den beiden Rotoren.
• Die Drehung der Schrauben schließt die Öffnung beim Ansaugen und dadurch wird die Luft zu dem Ausgang gefördert.
• Die Schrauben werden so hergestellt, dass der Abstand zwischen den beiden Rotoren reduziert wird, und dadurch wird der Druck erhöht.
• Der letzte Schritt des Vorgangs betrifft den Luftauslass aus der Pumpeneinheit.

Die Bilder dienen nur zur Veranschaulichung. Das Produkt könnte von den Bildern abweichen.

Die Schraubenkompressoren sind für intensiven und stundenlangen Einsätze ideal geeignet. Im Gegensatz zu den Kolbenkompressoren benötigen die Schraubenkompressoren keine Ruhezeiten, sondern nur eine bestimmte Anlaufphase, in der der Kompressor aufwärmen muss.

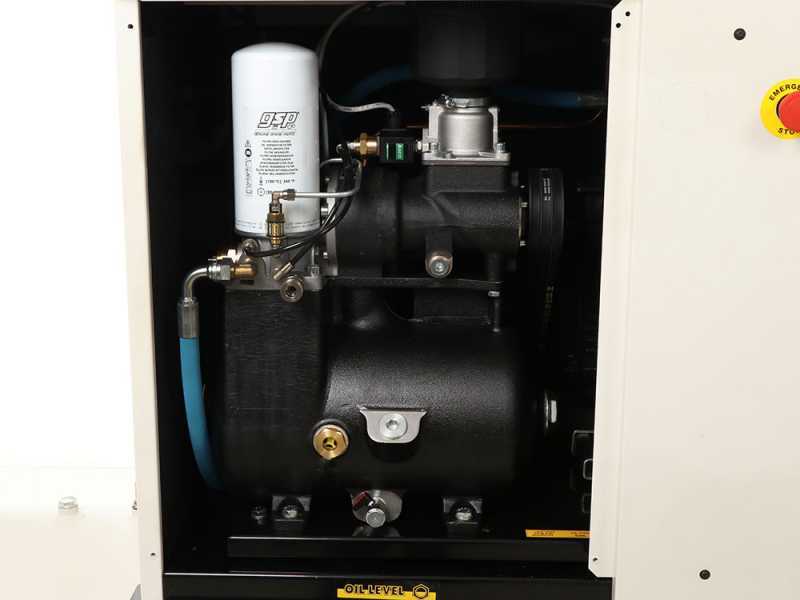

Die neuen Schraubenkompressoren der Reihe NEW SILVER garantieren eine hohe Effizienz und Zuverlässigkeit . Diese Modelle verfügen über eine einstufige Verdichtungsvorrichtung, die durch Flüssigkeitseinspritzung abgekühlt wird und eine bessere Zugänglichkeit bei der Wartung ermöglicht. Die Verschleißteile sind weniger im Vergleich zu den üblichen Kompressoren am Markt, somit kann die erforderliche Wartung in voller Unabhängigkeit durchgeführt werden und unnötige Wartungsarbeiten können vermieden werden, die die Maschine beeinträchtigen könnten.

In dem Seitenteil des Kompressors befindet sich ein unabhängigen axialen Elektrolüfter. Zusammen mit der Platine ermöglichen diese Komponenten eine ständige Arbeit auch unter schlechten Wetterbedingungen durchzuführen, und dadurch wird eine sehr gute Arbeitsleistung des ganzen Kühlungssystems garantiert.

Die Schraube und der Elektromotor sind auf einen schwingungsdämpfenden Träger aufgebaut, der die Übermittlung der Schwingungen dem Maschinenkörper verhindert, dadurch werden die Geräuschentwicklung und die mechanische Belastung der festen Teile verringert.

Der Rahmen besteht aus verstärktem Blech mit Rippen. An den Seiten sind hoch verdichtete schallabsorbierende Platten installiert, die waschbar sind.

Schallpegel 65 dB

Der Kältetrockner erlaubt die vom Kompressor erzeugte Druckluft zu filtern und zu trocknen. Dadurch wird die Qualität der Druckluft verbessert und die Bildung vom Kondenswasser im Tank vermieden, die zu Schäden wegen des Dampfs führen könnte.

Der vom Kompressor angesaugte Luft besteht aus Gas, Wasserdampf und festen Verunreinigungen, die die Maschinen beschädigen könnten. Die Luft enthält eine bestimmte Menge an Feuchtigkeit. Je wärmer die Temperatur ist, desto höher der Feuchtigkeitsgehalt ist. Diese könnte Schäden nicht nur an den Kompressor, sondern auch an den angeschlossenen Geräten verursachen.

Zum Beispiel: ein Kompressor mit einem Arbeitsdruck von 7 bar und eine Leistung von 200 l / s, die Luft bei 20°C mit 80% Luftfeuchtigkeit tritt in die Druckluftleitung 10 Liter Wasser pro Stunde.

Um das zu vermeiden, ist es notwendig, die Druckluft zu trocknen und zu filtrieren, insbesondere bei Geräten, die Druckluft für längere Zeiträume erzeugen. Dadurch kann die Druckluft von besserer Qualität ohne Rückstände produziert und die Bildung vom Kondenswasser im Tank verhindert werden.

Der ganze Vorgang erlaubt große Mengen von Wasser zu kondensieren und nachträglich zu trennen. Nach diesem Vorgang wird die Druckluft erneut aufgewärmt, um die Bildung von Kondenswasser im Tank zu vermeiden. Darüber hinaus verringert der Wärmeaustausch zwischen der Eingangs- und Ausgangsdruckluft die vom Kreis benötigte Kühlleistung.

Die Verwendung eines Kompressors ohne Trockner könnte Schäden am Kreis oder an den angeschlossenen Geräten verursachen:

Korrosion der Ausrüstung und des Rohrleitungssystems;
Schäden an den pneumatischen Betätigungseinrichtungen mit möglichen Nothalten;
einen kontinuierlichen und übermäßigen Wartungsbedarf;
Möglichkeit der Eisbildung, wenn man bei kalten Temperaturen arbeitet;
Verblassen.

Der Kompressor ist mit dreiphasigem Elektromotor ausgerüstet. Der Induktionsmotor zeichnet sich für die sehr lange Dauer und den geringen Wartungsbedarf aus (in der Tat ist er fast ewig). Dieser Motor verfügt über keine Bürste, die Verschleißteil von Elektromotoren ist. Die lange Lebensdauer ist auf den Mangel an Bürsten zurückzuführen. Der Motor ist einfach ein Topprodukt wegen Zuverlässigkeit, Geräuschlosigkeit, Haltbarkeit, Energieeffizienz und Wartung.

• Modell: IE3
• Typ: Drehstrom-Elektromotor
• Spannung (V): 400 V
• Leistung: 20 PS
• Frequenz: 50 HZ

Es ist möglich, die Spannung des Antriebsriemens durch eine auf Gleitführungen gleitende Platte unter dem Motor anzupassen.

Detail des Antriebsriemens

Der Kompressor ist mit einer elektronischen Platine Easy Control 2 ausgestattet, die die Funktionsweise verwaltet, optimiert und überwacht. Dank einer wirksamen Start / Stopp Einstellung wird auch den Kraftstoffverbrauch reduziert.

Die Daten können einfach und deutlich gelesen werden:

• Druck;
• Temperatur;
• Stundenzähler beim Vollast und beim Leerlauf;
• Alarmsignal für Schutz und Wartung.

Detail des Hahns für das Ölablass

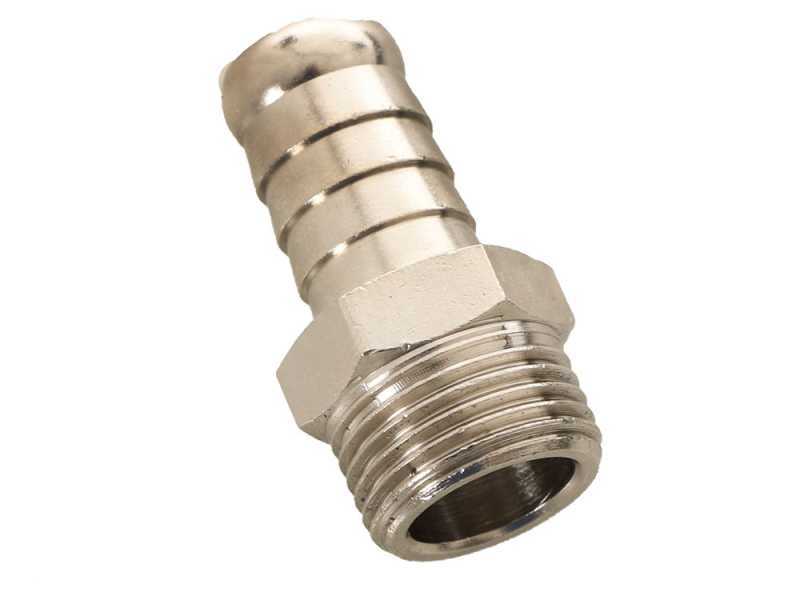

Detail des Ausgangsanschlusses

Detail des Entlüftungsventils für das Kondenswasser

Detail des Notschalters

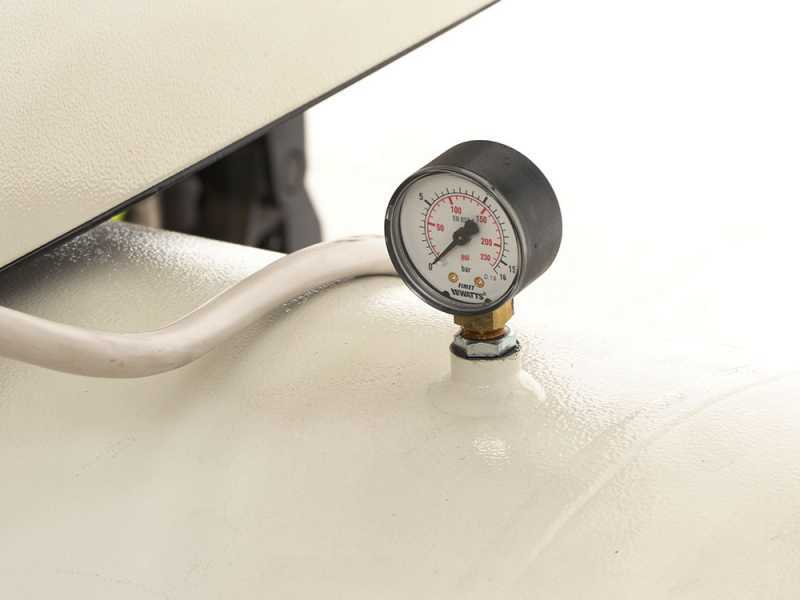

Barometer zur Überprüfung des Drucks

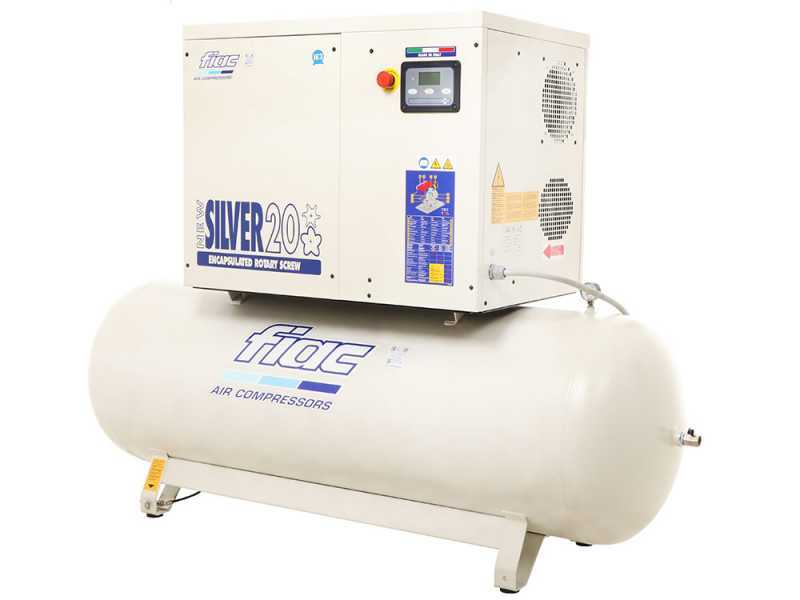

Die Wartung der Kompressoren der Reihe NEW SILVER wurde so erleichtert, dass man sie in voller Unabhängigkeit durchführen kann ohne die Notwendigkeit, technisches oder Fachpersonal zu kontaktieren. Dafür reicht es aus, das Wartungskit je nach dem Modell zu erwerben. Es enthält einen Filter Set und das passende Öltyp für diese Modelle.

Daher wird es empfohlen, nur die Ersatzteile zu benutzen, die für die Kompressoren dieser Reihe ausgelegt sind. Sie können das Kit in der Sparte „Zubehöre“ für dieses Produkt.

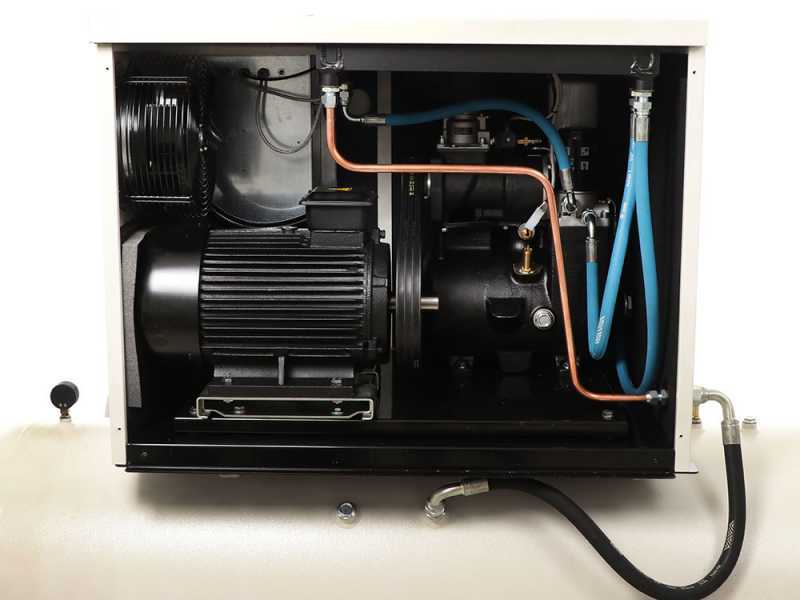

Unter den anderen Eigenschaften vom Motor sind auch:

Schauglas für die Überprüfung des Ölstandes

Stützfüße

Kühlgebläse

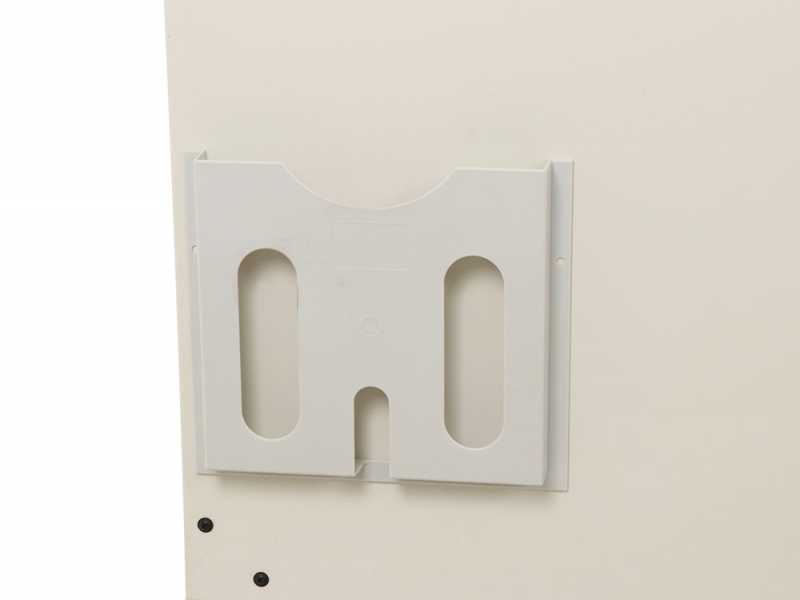

Halter für die Anleitung an der Rückseite des Kompressors.
