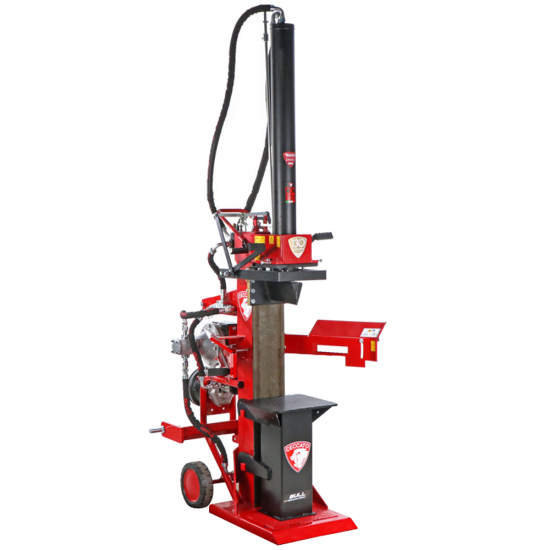

Ceccato Olindo SPLET20 - Hybrid-Holzspalter - Elektrisch und für Traktor - stehend

Der leistungsstarke Holzspalter Bull SPLET20 von Ceccato Olindo ist die ideale Wahl für alle, die ein langlebiges und zuverlässiges Arbeitsgerät für den intensiven professionellen Einsatz benötigen.

Dieses Werkzeug zeichnet sich durch seinen robusten Keil und eine dicke Stahlführung aus, die den Maschinenzylinder auch in den schwierigsten Situationen optimal schützt.

Die Vielseitigkeit des Bull SPLET20 zeigt sich darin, dass er dank seines leistungsstarken 7,5-PS-Drehstrommotors entweder elektrisch oder über eine an eine Traktorzapfwelle angeschlossene Gelenkwelle betrieben werden kann.

Mit einem Kolbenhub von 110 cm zeichnet er sich außerdem dadurch aus, dass er mit doppelter Geschwindigkeit arbeiten kann, indem man einfach den Druck auf die Hebel reguliert.

Dieser Holzspalter verfügt über eine beeindruckende Schubkraft von 20 Tonnen und eignet sich zum Spalten von knorrigen Stämmen verschiedener Größen bis zu einer maximalen Höhe von 114 cm und einem Durchmesser von 65 cm.

In puncto Sicherheit ist der Bull SPLET20 mit einem robusten Sicherheitsbügel, einem automatisch einstellbaren Endschalterkontrollsystem und allen notwendigen Sicherheitsvorrichtungen ausgestattet, um den Schutz des Bedieners zu gewährleisten.

Diese Eigenschaften machen den Bull SPLET20 nicht nur hoch effizient, sondern auch extrem sicher für den professionellen Einsatz.

Außerdem ist der Kolben klappbar, so dass der Holzspalter leicht verstaut und an den vorhandenen Platz angepasst werden kann. Der vollständig in Italien hergestellte Bull SPLET20 von Ceccato Olindo gehört zur renommierten Bull-Produktreihe von Holzspaltern.

Dieses Modell ist nicht nur ein Beispiel für außergewöhnliche Qualität und Effizienz, sondern auch ein Symbol für italienische Langlebigkeit und Zuverlässigkeit im Bereich der professionellen Holzspalter.

SPALTKEIL: Spaltkeil mit 3° Neigung nach der Säule

BODENPLATTE: Die Dicke der Bodenplatte beträgt 50 mm, was ebenfalls der Stabilität der Maschine zugute kommt. Die Bodenplatte reicht 100 mm über die Kante des Schneidkeils hinaus.

HUB: Der Spaltkeil hat am Ende des Hubs einen Restabstand von 100 mm zur Platte.

OBERE STEUERHEBEL: verkürzte Hebel, um den Vorschriften zu entsprechen

UNTERE STEUERHEBEL: Verkürzte Hebel an den Stammhaltearmen und Positionierung derselben unter Beachtung der normgemäßen Höhenmaße. Sie sind außerdem so konstruiert, dass der Stamm nicht auf den Bediener fallen kann.

HYDRAULIKSCHLÄUCHE: Wir haben den Durchmesser des Schlauchs vergrößert, was eine niedrigere Öltemperatur ermöglicht. Schutz und Abschirmung mit einer siebgedruckten Ummantelung von Ceccato Olindo, die mit Stahlnieten verschlossen ist. Im Falle eines Schlauchbruchs wird das Öl durch Verdampfen zurückgehalten, ohne dass eine Verletzungsgefahr besteht.

STAMMHEBESYSTEM: Installation der Stammhebevorrichtung, die mit der Bewegung des Spaltkeils synchronisiert ist

Alle von der Richtlinie geforderten Piktogramme sind an jedem Maschinenmodell angebracht und alle Bedienungs- und Wartungshandbücher sind auf dem neuesten Stand.

Ceccato Holzspalter entsprechen der DIN EN 609-1:2017.

Dieser Holzspalter kann mit auch mit 400V betrieben werden, in dem der 7,5-PS-Drehstrommotors mit einer Leistung von 5500 W genutzt wird.

In dieser Konfiguration nutzt der Elektromotor die Wirkung einer Hochleistungs-Hydraulikpumpe , die mit einem Druck von maximal 230 bar arbeitet.

Die Struktur der Maschine selbst dient als Hydrauliköltank

Der Einsatz der Doppelpumpe ermöglicht es, die Arbeitszeit zu halbieren und die Produktivität des Holzspalters zu erhöhen.

Darüber hinaus ist die Pumpe an einen großen, professionellen Hydraulikverteiler angeschlossen, der speziell für den Druck des Hydraulikkreislaufs ausgelegt ist.

Dieser Holzspalter wird über eine Kardanwelle an einen Traktor angeschlossen.

Der Holzspalter arbeitet mit einer Hochleistungs-Hydraulikpumpe, die mit einem Druck von 180 bar (max.) pumpen kann und den Hydraulikzylinder, der als Schieber fungiert, mit Öl versorgt, das aus dem Tank entnommen wird.

Die Struktur der Maschine selbst dient als Hydrauliköltank

Der Anschluss zum Traktor wird durch die robuste Dreipunktaufhängung am Fahrgestell sichergestellt

Detail des im Ölbad gehärteten Stahlgetriebes mit Außengehäuse aus Aluminiumguss.

Dieses Getriebe überträgt das Antriebsmoment vom Traktor (über die Kardanwelle) auf die Hydraulikpumpe.

Mit einer Spaltkraft von nicht weniger als 20 Tonnen ist dieser Holzspalter in der Lage, knorrige Stämme unterschiedlicher Größe bis zu einer maximalen Höhe von 114 cm zu spalten, dank der zusätzlichen Antriebssteuerung auf der Oberseite der Maschine, die das Spalten von sehr großen Stämmen ermöglicht.

Das ist dank des robusten und großen Zylinders möglich, der einen Außendurchmesser von 125 mm und einen Innendurchmesser von 70 mm aufweist..

Der 1100 mm Kolben wird mithilfe von Gleitschuhen entlang einer Stahlführung geführt, die den Zylinder auch bei höchster Beanspruchung schützt, wobei er durch Seitenführungen aus hochdichtem Bronze mit austauschbarer Dicke unterstützt wird.

Dank der Gleitscheibe aus Bronze schonen die Führungsschienen die tragende Stahlplatte am Hauptstamm des Holzspalters.

Einstellung des Kolbenhubs: Um kurze Stämme zu spalten und die Arbeit zu beschleunigen, kann der Hub durch Einwirkung auf den Verstellzylinder über den Spannschlüssel verstellt werden.

Abnehmbarer und klappbarer Kolben zur Begrenzung des Höhenmaßes des Holzspalters

Der Holzspalter ist mit einer Zylinderaktivierung mit variabler Geschwindigkeit ausgestattet.

Detail der oberen und unteren Steuerungen

Die Zweihandhebel zur Bedienung der Maschine müssen vom Bediener unbedingt mit beiden Händen bedient werden. Dies dient dazu, jegliche Art von Verletzungen zu vermeiden.

Bei leichtem Druck auf die Hebel bewegt der Holzspalter den Schieberzylinder mit einer beträchtlichen Geschwindigkeit, wobei er eine geringe Druckkapazität beibehält, bis er mit dem zu spaltenden Holz in Kontakt kommt.

Bei stärkerem Druck auf die Steuergriffe verlangsamt der Kolben seine Geschwindigkeit erheblich, wodurch sich die Druckkapazität des Spaltkeils bis auf 20 Tonnen

Die Wahl zwischen einfacher und doppelter Geschwindigkeit erfolgt einfach durch mehr oder weniger Druck auf die Bedienelemente. Sobald der Keil den Stamm berührt, drückt der Bediener instinktiv stärker auf die Griffe, damit der Keil die gesamte Kraft des Holzspalters zum Spalten des Stammes einsetzt.

Der Holzspalter besteht aus dicken emaillierten Stahlprofilen, die einen sehr stabilen Kastenrahmen bilden..

Im Gegensatz zu den meisten Holzspaltern auf dem Markt, deren Rahmen aus H-Trägern besteht, ist der Rahmen des Ceccato Holzspalters aus einer Kastenstruktur gefertigt und mit einer flachen Frontplatte verstärkt, auf der der Spaltkeil gleitet. Diese Gleitplatte besteht aus hochwiderstandsfähigem gehärtetem Stahl, der noch härter als der Stahl des Rahmens ist.

Das Ergebnis ist eine sehr starke Rahmen- und Stützstruktur, die praktisch unzerstörbar ist.

Detail der Transporträder mit einem Durchmesser von 27 cm.

Detail der Hebepunkte

Bei der Herstellung dieser Maschine wurden alle Richtlinie des Sektors berücksichtigt, um die Sicherheit des Bedieners zu gewährleisten.

Eine Blockierungsvorrichtung vermeidet den Rücklauf des Keils bei verklemmten Stämmen. Durch Drücken dieser oberen Stütze wird das Aufsteigen des Kolbens automatisch gestoppt. So können Sie in aller Sicherheit arbeiten und die Gefahr von Verletzungen an Händen und Handgelenken ausschließen.

Detail des Spaltkeils

Detail des herausnehmbaren Bodens für den Spaltvorgang am Boden

Detailansicht vom Hydrauliköl-Tankdeckels

Detail der Hydrauliköl-Anzeige

Detail der außergewöhnlichen dicken Spaltplatte

Einstellung des Kolbenhubs: Um kurze Stämme zu spalten und die Arbeit zu beschleunigen, kann der Hub durch Einwirkung auf den Verstellzylinder über den Spannschlüssel verstellt werden.

Detail der Kolbenseitenführungen aus hochdichtem ABS mit Kontaktscheibe aus Bronze
