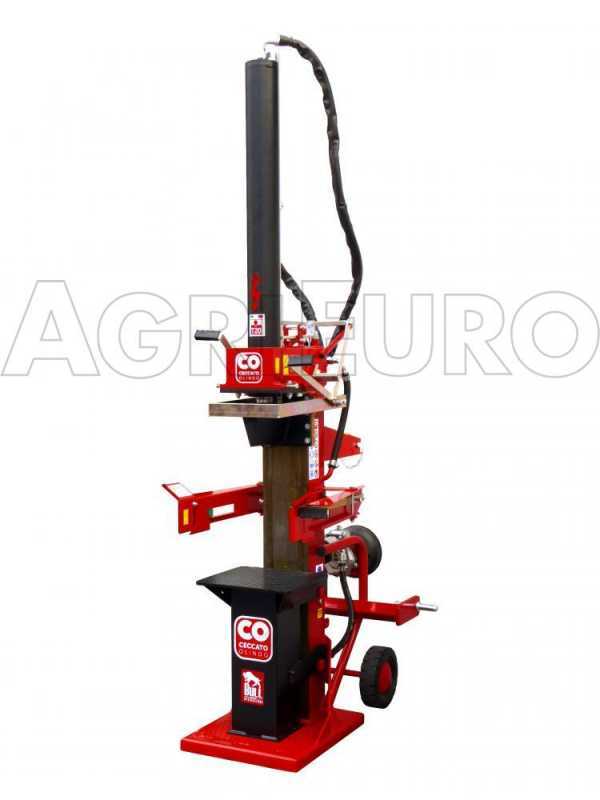

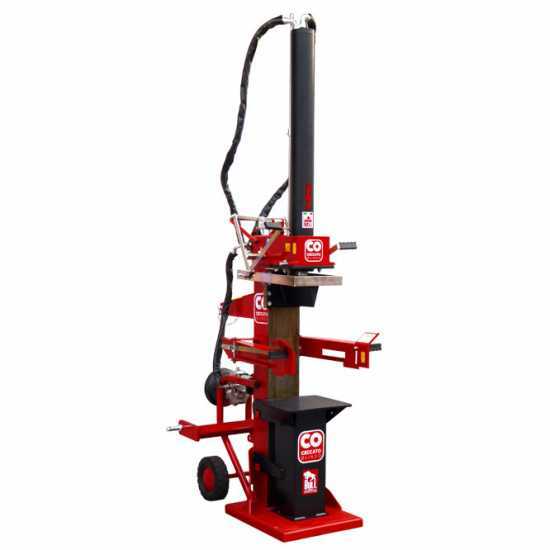

Ceccato BULL SPLT20 - stehender Holzspalter für Traktor - 20 T - Kolbenhub 1100 mm

Der Holzspalter Bull SPLT20 von Ceccato Olindo ist stehend und wird vom Traktor betrieben. Er ist für Profis vorgesehen. Er ist nämlich mit einem großen Spaltmesser aus hochdichtem gehärtetem Stahlguss gefertigt und gleitet durch Führungen aus dickem Stahl. Dank solches Materials bleibt der Zylinder sogar unter größtem Aufwand unversehrt.

Der Antrieb vom Bull SPLT20 erfolgt durch die Kardanwelle, die zum Traktor durch die Zapfwelle verbindet wird.

Die 20 t Spaltkraft erlaubt es, Stämme mit Knoten bis zu 114 cm lang durch die Steuerung, die im Oberteil der Maschine sich befinden, zu spalten.

Der Holzspalter verfügt über eine Pumpe mit großer Fördermenge im Übersetzungsgetriebe ausgestattet, um den Antrieb über Kardanwelle zu ermöglichen, der eine starke Spaltkraft und eine hohe Geschwindigkeit gewährleistet.

Er ist mit einem Schutzbügel und einem automatischen System für die Steuerung des einstellbaren Kolbenhubs ausgerüstet. Der Kolben ist zum Verstauen verschließbar.

Dieser professionelle Holzspalter gewährleistet ein sicheres und einfaches Spalten: der SPLT20 verfügt über Sicherheitsvorrichtungen zum Schutz des Benutzers.

Der Holzspalter Ceccato Bull wurde völlig in Italien hergestellt.

Das Gerät gehört zur Holzspalter-Baureihe von Ceccato Olindo, die vom Traktor betrieben sind und einen 1100 mm Kolbenhub haben: SPLT20 SPLT16 SPLT13.11

KEIL: Keil mit 3° Neigung nach der Säule.

GRUNDPLATTE: die Dicke der Stützplatte ist 50 mm, sie gewährleistet die Festigkeit der Maschine; die Grundplatte ist 100 mm länger als den Keilrand.

HUB: der Keil am Hubende hat einen Abstand von 100 mm von der Stützplatte.

OBERHEBEL: abgekürzte Hebel, damit sie der Richtlinie entsprechen.

UNTERARMHEBEL: abgekürzte Hebel für die Stützarme, derer Höhe die Sicherheitsmaßnahme einhält. Die Form vermeidet den Stammfall auf den Arbeiter.

HYDRAULIKSCHLÄUCHE: größeres Schlauchdurchmesser, das ermöglicht eine niedrigere Öltemperatur. Schutz und Abschirmung mit siebgedruckter Tuchhülle Ceccato Olindo mit Stahlbolzen. Im Fall von Bruch oder Explosion des Schlauches hält sie das Öl zurück und verdunstet es.

STAMMHEBER: Hebevorrichtung, synchronisiert mit der Bewegung des Keils.

Außerdem wird der serienmäßige Verteiler mit einem hochwertigen Hochdruckverteiler ersetzt. Mit Hydraulikschläuchen, seilwindengerecht, die Seilwinde ist nicht serienmäßig.

Auf jeder Maschine gibt es die Piktogramme je nach der Richtlinie und alle Bedienungs- und Wartungsanleitungen wurden aktualisiert.

Die Holzspalter Ceccato entsprechen der Richtlinie DIN EN 609-1:2017.

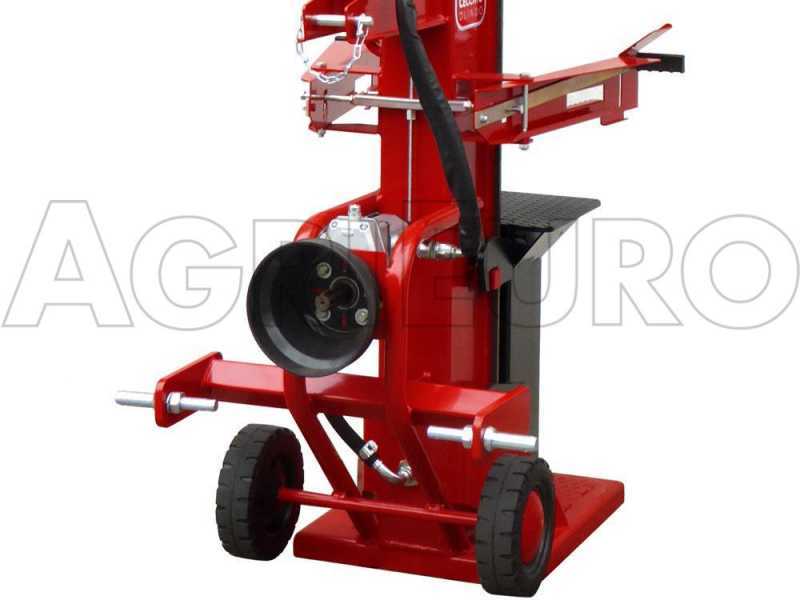

Der Holzspalter kann über Kardanwelle zum Traktor verbindet werden.

Der Motor nutzt eine leistungsfähige Hydraulikpumpe. Der Betriebsdruck der Pumpe liegt bei max 230 bar und ihre Leistung beträgt 49 Liter pro Minute. Die Pumpe liefert dem Kolben das Öl vom Tank. Der Kolben dient als Schieber.

Der ganze Maschinenkörper dient als Tank des Hydrauliköls.

Die Dreipunktaufnahme am Chassis verbindet den Holzspalter mit dem Traktor.

Übersetzungsgetriebe aus gehärtetem Stahl im Ölbad. Außenbeschichtung aus Aluminiumguss.

Das Übersetzungsgetriebe überträgt der Hydraulikpumpe das Momentgelenk durch die Kardanwelle.

Die Hydraulikanlage verfügt über einen Metallfilter mit Patrone

Die 20 t Spaltkraft erlaubt es, Stämme mit Knoten bis zu 114 cm lang zu spalten. Das ist durch die zusätzlichen Steuerungen möglich, die im oberen Teil der Maschine sich befinden und die sehr lange Stämme splaten können.

Das ist dank des robusten und großen Zylinders möglich. Der Zylinder hat einen 125 mm Durchmesser und der Kolben drin hat einen 70 mm Durchmesser.

Gleitlager lassen den 1100 mm Kolben durch die Führung aus Stahl gleiten, die den Zylinder sogar unter größtem Aufwand schützt. Der Zylinder wird von Seitenführungen aus hochdichter Bronze unterstützt, dessen Kontaktstücke ersetzbar sind. Dank der Kontaktstücke aus Bronze können die Führungen die Trägerplatte aus Stahl auf der Spaltsäule schützen.

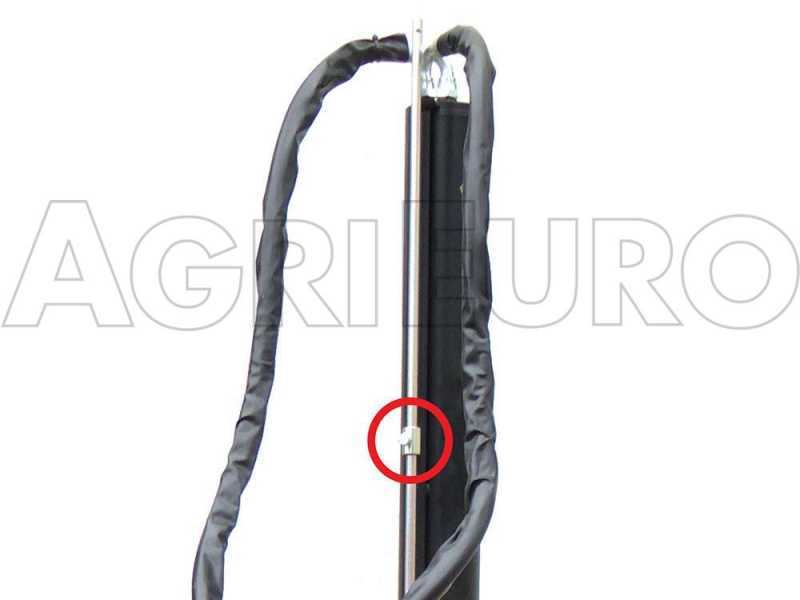

Einstellung des Kolbenhubs: um kurze Stämme zu spalten und die Arbeit schneller zu machen, kann man den Hub durch den Haltekeil einzustellen.

Abnehmbarer und verschließbarer Kolben, um die Höhe des Holzspalters zu reduzieren.

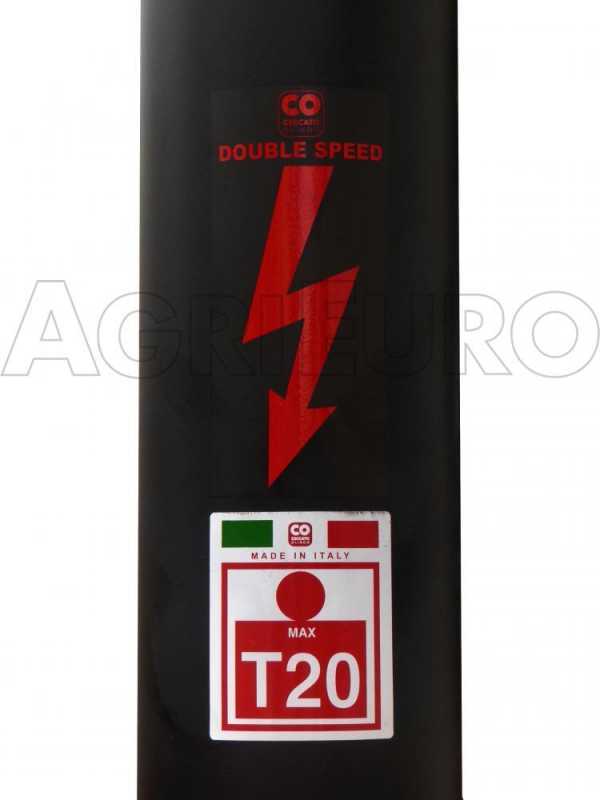

Der Holzspalter ist mit einer Anlage mit wechselhafter Geschwindigkeit und Doppelsteuerung zur Betätigung ausgestattet.

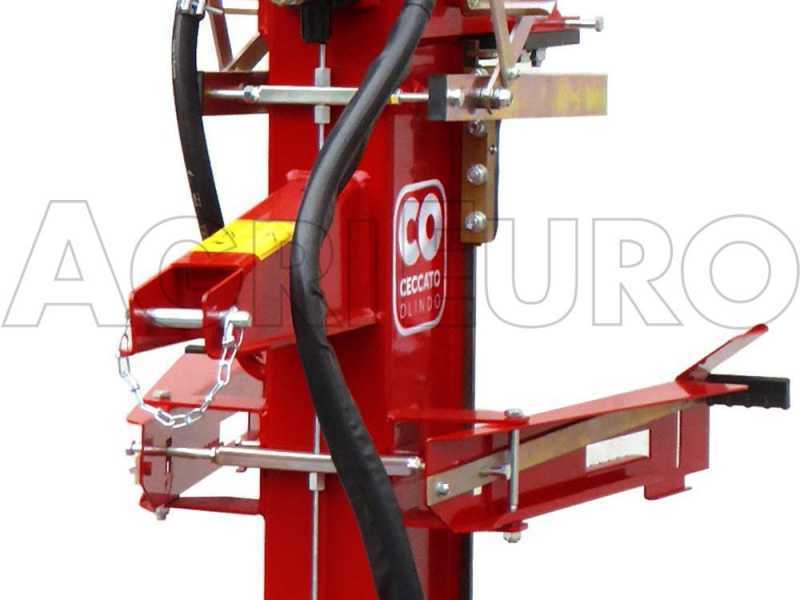

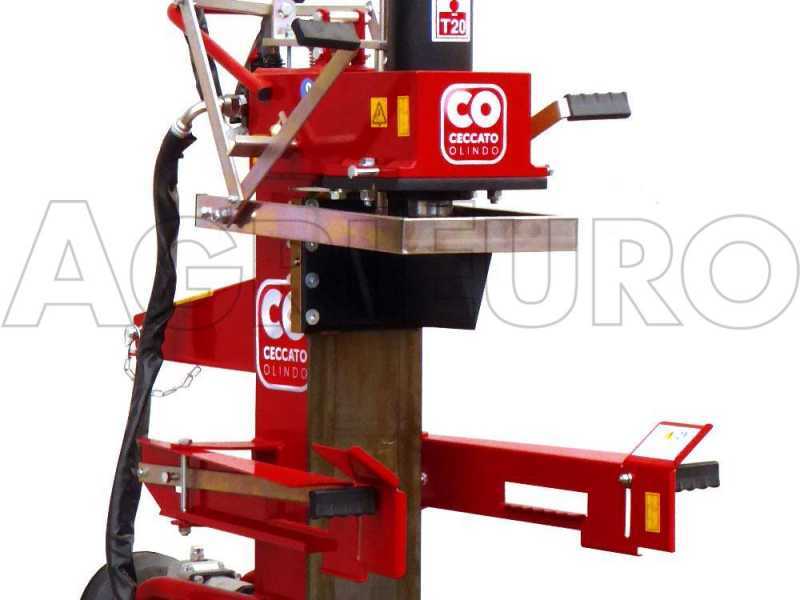

Im Detail die oberen Steuerungen und die unteren Steuerungen

Die Doppelsteuerhebel sollen durch eine Zweihandbedienung betätigt werden. Dies vermeidet Unfälle.

Durch einen leichten Druck lässt der Holzspalter den Kolben sehr schnell bewegen und dadurch wird ein leichter kontinuierlicher Druck bis zum Kontakt mit den Spaltstämmen ausgeübt.

Mit einem zunehmenden Druck auf die Steuerhebel ist die Geschwindigkeit des Kolbens niedriger und die Spaltkraft des Spaltkeils nimmt bis 20 t zu.

Die Einzel- oder Doppelgeschwindigkeit kann gewählt werden, indem man bzw. leichteren oder größeren Druck auf die Steuerhebel ausübt. Instinktiv übt der Benutzer größeren Druck auf die Steuerhebel beim Kontakt des Spaltkeils mit den Stämmen aus, um die Spaltkraft des Spaltkeils zum Spalten zu konzentrieren.

Der Holzspalter ist mit Röhren aus dickem emailliertem Stahl ausgestattet, die einen hochfesten Kastenrahmen bilden. Die meisten Holzspalter am Markt haben einen Rahmen H-Form, aber der Rahmen von Ceccato hat Kastenprofile und ist von einer verstärkten Spaltsäule, auf der der Keil gleitet. Die Spaltsäule ist aus gehärtetem Stahl gefertigt, der haltbarer als der Stahl des Rahmens ist. Daraus ergibt sich eine extrem robuste und haltbare Struktur.

Der Holzspalter ist mit Rädern für den Transport ausgerüstet und sein Gewicht ist sehr gut verteilt: der Benutzer kann allein den Holzspalter verschieben, obwohl der Holzspalter ca. 385 kg wiegt.

Im Detail die Transporträder mit 27 cm Durchmesser.

Dreipunktaufnahme: Oberteil

Dreipunktaufnahme: Unterteil

Im Detail die Kupplungsstelle zum Heben

Die im Bereich geltenden Gesetze wurden bei der Herstellung des Geräts eingehalten, um die Arbeit des Benutzers sicher zu machen.

Eine Blockierungsvorrichtung vermeidet den Rücklauf des Keils bei versenkten Stämmen. Durch solche Vorrichtung wird der Rücklauf des Spaltkeils blockiert. Dies ermöglicht eine sichere Arbeit und vermeidet Unfälle an den Händen und Handgelenken.

Im Detail den Spaltkeil

Im Detail den großen rofessionellen Hydraulikverteiler

Im Detail den Spalttisch, der abgenommen werden kann, um Stämme am Boden zu spalten.

Im Detail den Stöpsel des Hydrauliköltanks

Im Detail den Ölstandanzeiger

Im Detail den Metallölfilter mit Patrone

Sehr dicke untere Spaltplatte

Einstellung des Kolbenhubs: um kurze Stämme zu spalten und die Arbeit schneller zu machen, kann der Lauf durch den Haltekeil eingestellt werden.

Einstellung des Hubs, um den Kolbenrücklauf zu blockieren

Im Detail die Seitenführung des Kolbens aus Bronze
