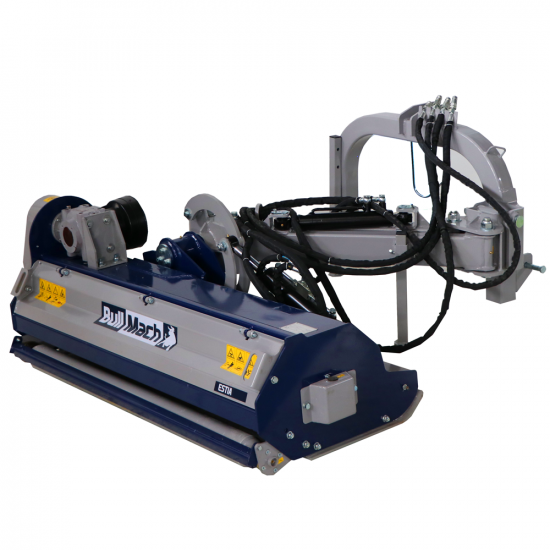

BullMach Estia 180 - Seitlicher Böschungsmulcher mit Arm, für Traktoren - mittlere Baureihe

Der seitliche Böschungsmulcher mit Arm BullMach ESTIA 180 ist ein hocheffizientes Gerät für die Pflege von Grünflächen entlang von Straßen, Gräben und Hecken.

Dieses Schlegelmulchgerät bietet eine breite Palette von Optionen für Anwender, die ein hohes Maß an Flexibilität und Individualität bei ihrer Zerkleinerungsarbeit wünschen.

Das Modell ESTIA 180 bietet den höchsten Grad an Einsatzfähigkeit aller Böschungsmulcher auf dem Markt. Seine voll-hydraulische Beweglichkeit ermöglicht sowohl horizontale als auch vertikale Bewegungen. Die Struktur der Maschine ist mittelgroß und elastisch, was sie ideal für die Zerkleinerung von leichtem Schnittgut, Gras und kleinen Sträuchern macht.

Zu seinen Funktionen gehören das Mähen von Gras, das Zerkleinern von Halmen und Sträuchern, sowie das Schneiden von Hecken. Das Gerät eignet sich besonders für Arbeiten an Gräben, Böschungen und schrägem Gelände.

Der ESTIA 180 Schlegelmulcher ist mit einer hydraulischen Seitenverschiebung ausgestattet, die durch zwei robuste, an der Maschine montierte Kolben gesteuert wird. Dieses System ermöglicht eine einfache Einstellung der seitlichen Position der Dreipunktaufhängung und bietet so dem Fahrer eine vielseitigere Einsetzbarkeit und Benutzerfreundlichkeit.

Seine Flexibilität, Anpassungsfähigkeit und fortschrittliche Funktionalität machen ihn zu einem zuverlässigen Werkzeug für eine Vielzahl von Zerkleinerungsaufgaben.

Dieser Böschungsmulcher ist mit einem CMR-Getriebe ausgestattet, einem wichtigen Bauteil zur Kraftübertragung auf die rotierende Trommel des Mähers.

Der CMR-Getriebekasten ist aus hochwertigen Materialien wie hochfestem Stahl gefertigt, um die erforderliche Langlebigkeit und Robustheit zu gewährleisten, damit es den Belastungen und Beanspruchungen während des Betriebs standhält.

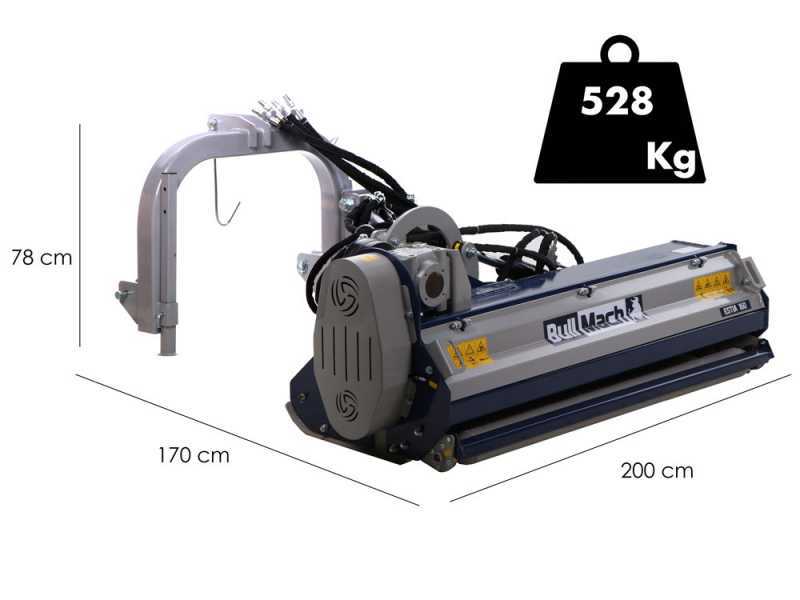

TECHNISCHE DATEN (Übersicht):

• Nutzbare Arbeitsbreite: 180 cm
• Effektive Gesamtbreite: 200 cm
• Gewicht: 528 Kg

SERIENAUSSTATTUNG (Übersicht):

• Dreipunktaufnahme der 1. Kategorie
• 3-Riemen-Getriebe
• Rotor mit Hammerschlegel
• Kardanwelle
• Schutzvorrichtungen gemäß den CE-Vorschriften
• CMR-Getriebekasten (in Italien entwickelt)

Der Mulcher ist mit einem außergewöhnlichen hydraulischen Seiten- und Vertikalverschiebungssystem ausgestattet, das große Vielseitigkeit und Präzision bei der Ausführung der Arbeiten garantiert. Dieses System wird von zwei kraftvollen Kolben gesteuert, die die für die Bewegung des Böschungsmulchers erforderliche Kraft aufbringen.

Dank der 4 Schläuche, die mit den Hydraulikkupplungen des Traktors verbunden sind, kann der Bediener die Bewegung des Mähers leicht steuern. Dieses hydraulische Verbindungssystem sorgt für eine perfekte Synchronisierung zwischen dem Häcksler und dem Traktor und ermöglicht einen reibungslosen und präzisen Betrieb.

Die Robustheit des Bewegungssystems wird durch seine Struktur gewährleistet, die aus zwei gelenkigen Armen besteht. Diese Arme sind so konstruiert, dass sie schwere Lasten tragen und den Belastungen beim Betrieb des Böschungsmulcher standhalten. Darüber hinaus sind sie mit Schmiernippeln ausgestattet, die eine ordnungsgemäße Schmierung ermöglichen und eine längere Lebensdauer und Zuverlässigkeit des Systems gewährleisten.

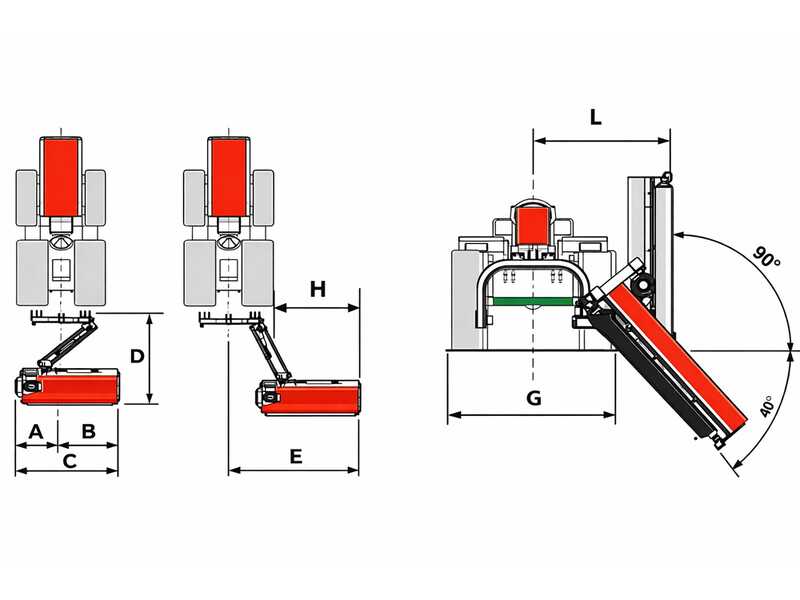

Dank dieses fortschrittlichen Bewegungssystems kann der Schlegelmäher äußerst flexibel arbeiten. Er kann eine vertikale Neigung von bis zu 90° nach oben erreichen, wodurch er schwieriges Gelände bewältigen und Hindernisse überwinden kann. Außerdem kann er um bis zu -40° nach unten gekippt werden, was eine präzise Zerkleinerung auch in Bereichen mit starker Neigung ermöglicht.

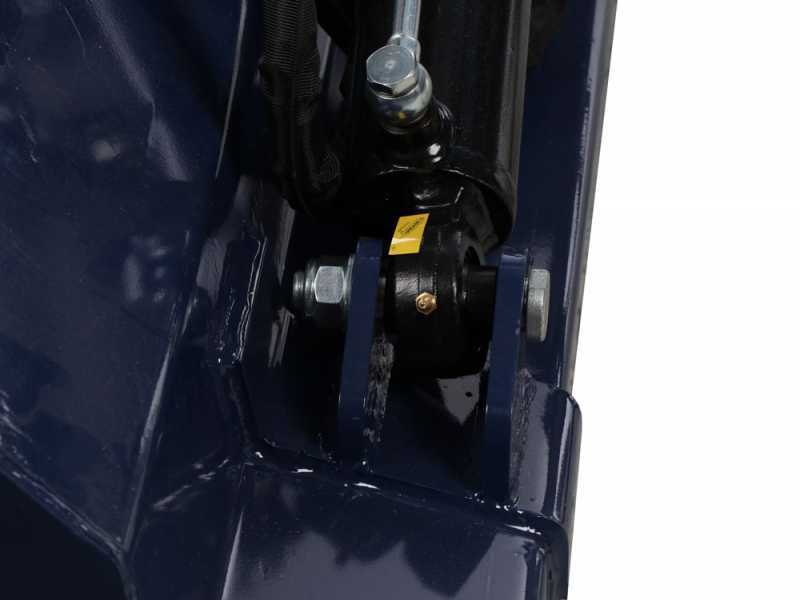

Detailansicht Schmiernippel für Kolbenstütze.

Sperrventil des Hydraulikkolbens.

Nr. serienmäßige Hammerschlegel: 20

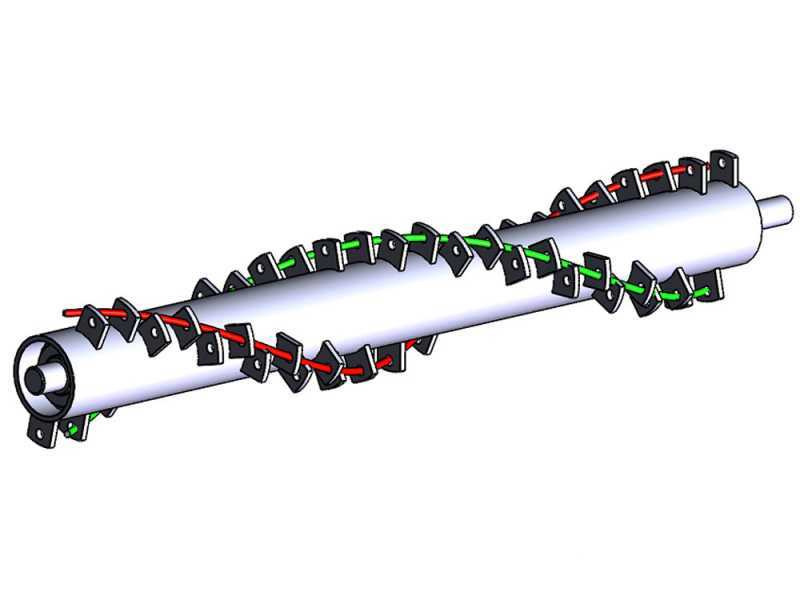

Nahaufnahme eines der Hammerschlegel, die auf mit dem Rotor verschweißten Stützen von 108 mm Durchmesser montiert sind.

Detail der seitlichen Abstützung mit internem Befestigungslager des Messerrotors.

Detail der Außenrotor-Ankerplatte, mit zentralem Hohlraum mit Schmiernippel

Gewicht des einzelnen Hammerschlegels: 800 Gr

Breite der Schlegel: 90 mm

Bolzenlänge: 87 mm

Bohrungsdurchmesser Bolzen: 16 mm

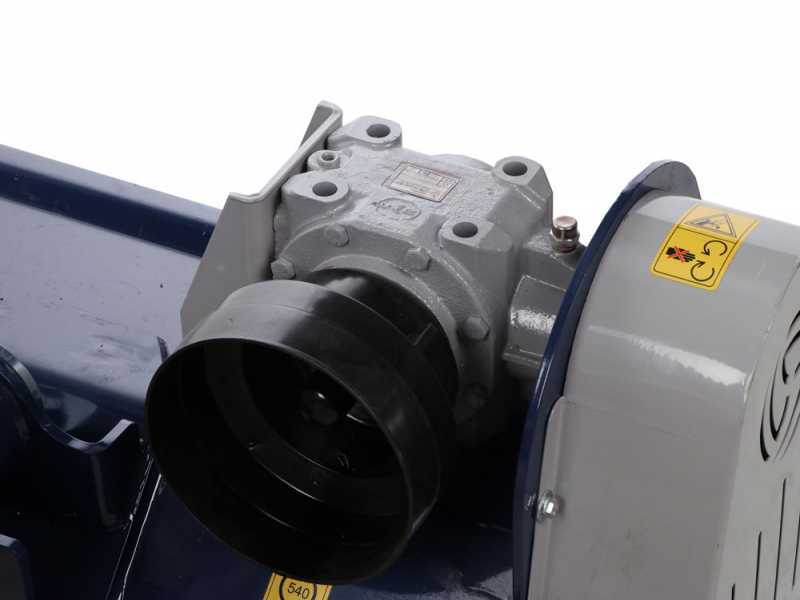

Der CMR-Getriebekasten ist ein wesentlicher Bestandteil, der die Kraft vom Traktormotor auf das Schneidwerk des Mulchers selbst überträgt. Er ist für die Einstellung der Geschwindigkeit und des Drehmoments verantwortlich, die an die Schneideinheit übertragen werden.

Zahnradgetriebe mit Ölbadschmierung. Das Gehäuse ist aus Gusseisen hergestellt und die Innenzahnräder sind aus gehärtetem Stahl.

Diese Maschine ist mit einer in das Getriebe integrierten Freilaufvorrichtung (oder Überholkupplung) ausgestattet; dies gewährleistet eine lange Lebensdauer aller beweglichen Teile der Maschine und vermeidet den Rückstoß, der beim Umschalten von Bewegung (540 U/min) auf 0 U/min auftreten würde, und ermöglicht ein freies Drehen des Rotors bis zum Stillstand.

Seitlicher 3-Riemen-Antrieb mit Spannungseinstellung über ein praktisches Schraubensystem.

Detailansicht des seitlichen Keilriemenschutzgehäuses, ausgestattet mit verschiedenen Lüftungsöffnungen (für regelmäßige Kühlung).

Es gibt 4 Schlitze, die einen optimalen Betrieb der Riemen im Parallelbetrieb ermöglichen

Detail des seitlichen Schmiernippels auf der Getriebeseite, der sich auf der Rückseite der Maschine befindet, was eine optimale Schmierung ermöglicht.

ACHTUNG!

Der Getriebekasten dieser Maschine kann nicht mehr als 1,2 Lt. Öl aufnehmen.

Vor der Inbetriebnahme die Bedienungsanleitung sorgfältig lesen.

Die Zapfwelle ist der Standardtyp 1 3/8" z6 (geeignet für alle Traktoren der aktuellen und neueren Produktion): Wenn Sie einen sehr alten Traktor haben, überprüfen Sie, ob er mit dem gleichen Antrieb und mit normaler Drehrichtung im Uhrzeigersinn (rechts) ausgestattet ist.

Die hintere Stützrolle ist serienmäßig höhenverstellbar.

Detail des Befestigungslagers der Rolle.

Detail des Schmiernippels der Walze, mit Bohrungen für die Höheneinstellung.

Seitliche Stützschienen serienmäßig und in zwei Positionen einstellbar.

Robustes Set von Frontschutzleisten aus Formstahl

Stützrollen-Schutzleiste.

Detail der 3-Punkt-Aufhängung, mit einem Achsabstand von 80 cm.

Detail eines der 3 Bolzen der 3-Punkt-Aufhängung

Detail der Stange für die Kardanwellenabstützung

Walzenabstreifer mit einer Länge von 176 cm.

Detailansicht eines der beiden Stützfüße, auf 3 Höhen einstellbar

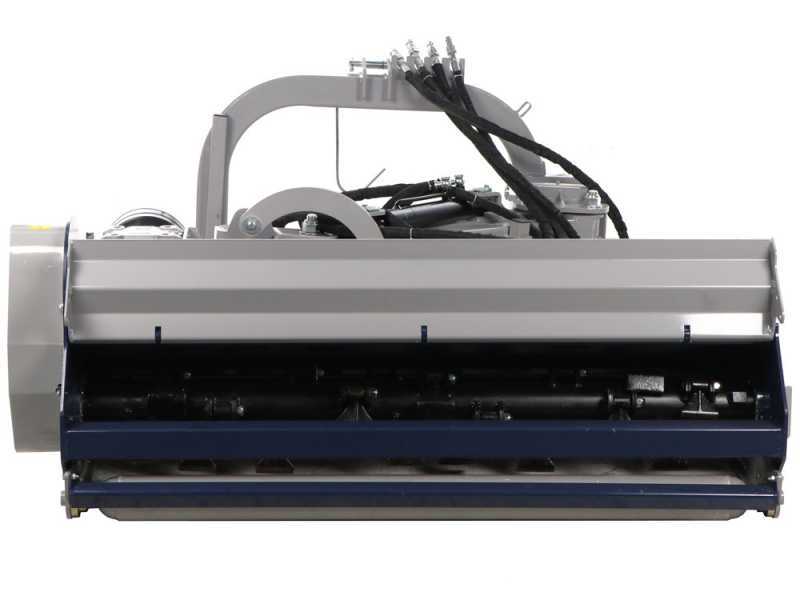

Das Besondere an diesem Schlegelmäher ist die verstellbare Hecköffnung.

Die Öffnung ermöglicht nicht nur die Verstellung des hinteren Auswurfs durch Schrauben, sondern erleichtert auch die spezifische Wartungsarbeiten.

Detail der Griffe zum Anheben der Motorhaube.
